支持Qi2.2无线充电标准，苹果港版25W MagSafe无线充电器拆解
今日快讯
2025年10月08日 01:45 0
admin
前言
充电头网采购到了苹果新推出的港版MagSafe无线充电器，型号为A3502，长度为1米，并具备2米长度可选。MagSafe无线充采用圆形的磁吸无线充电板设计，配有编织线身，更加坚固耐用，并统一产品质感。
MagSafe无线充电器通过Qi2.2认证，支持Qi2 25W无线充电和Qi无线充电，搭配30W充电器，可为支持的新款机型提供25W无线充电，半小时即可充电至50%。下面就对这款港版苹果MagSafe无线充电器进行拆解，一起看看内部的用料和做工。
港版25W MagSafe无线充电器开箱

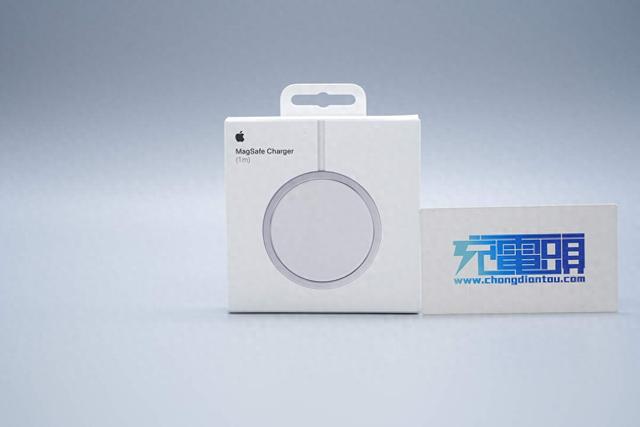

港版MagSafe无线充电器采用白色包装盒，盒子右上角印有苹果logo，MagSafe Charger和产品外观图，整体简约。

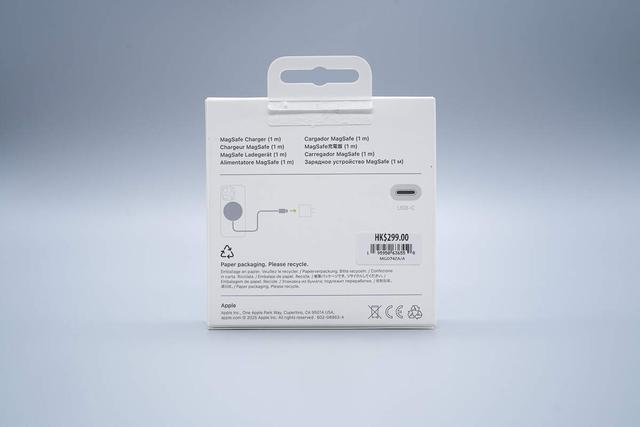

背面印有产品多国语言名称，产品使用示意图和USB-C接口，已经通过了CE认证。

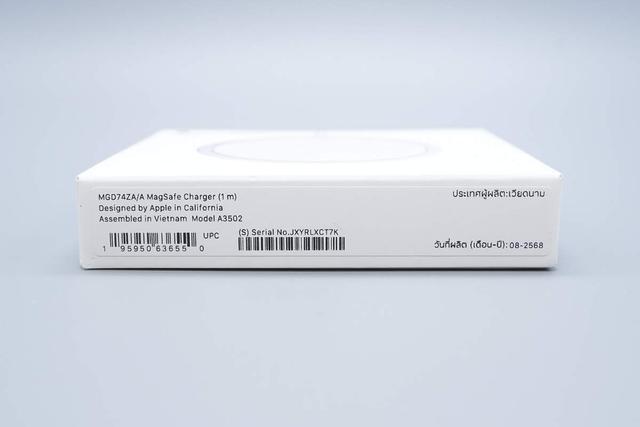

包装盒侧面贴有产品型号和序列号贴纸，越南制造。

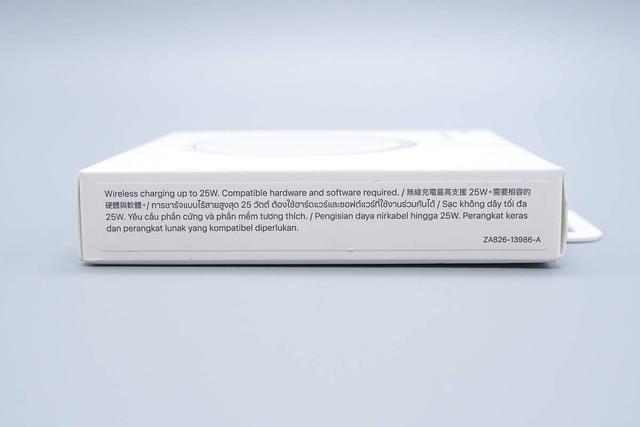

另一侧贴有注意事项贴纸。

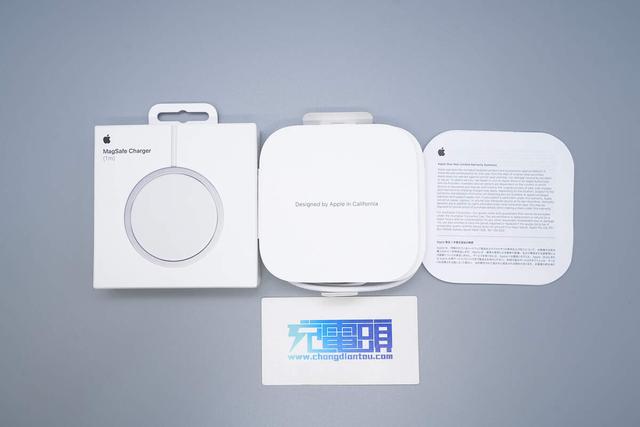

从包装盒内部取出固定无线充电器的纸板和使用说明书。

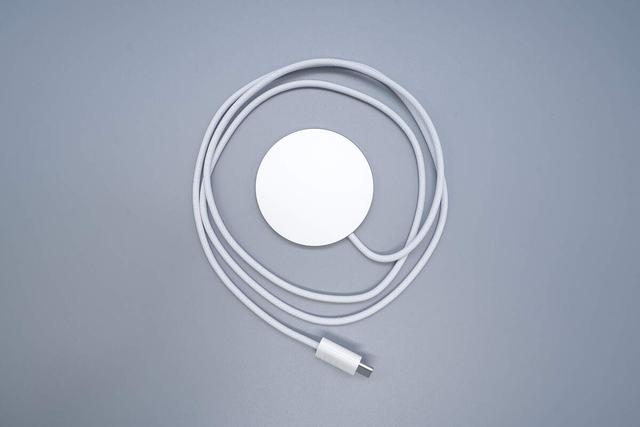

取出MagSafe无线充电器。

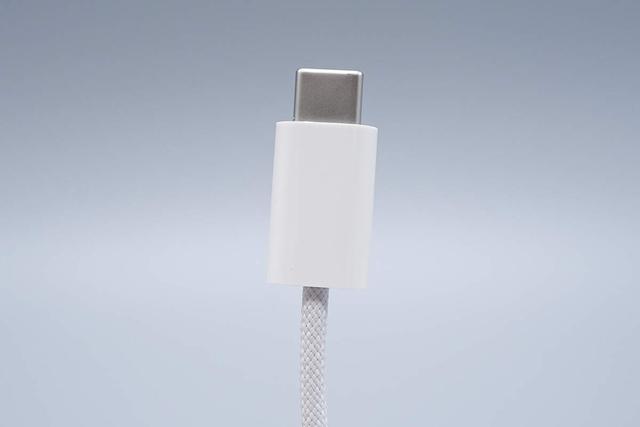

USB-C插头采用白色塑料外壳。

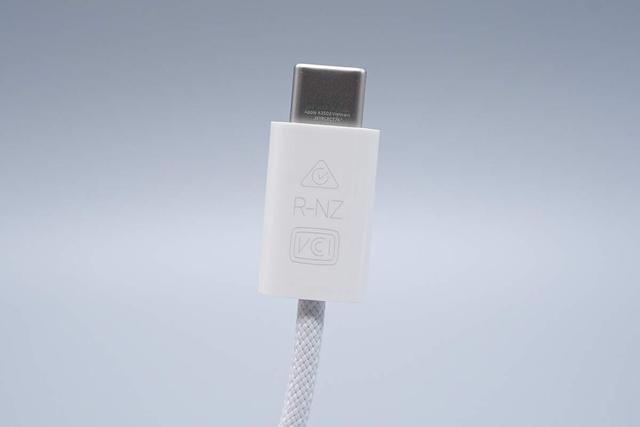

插头另一侧印有型号和序列号，外壳印有RCM和R-NZ认证标志以及VCCI认证标志。

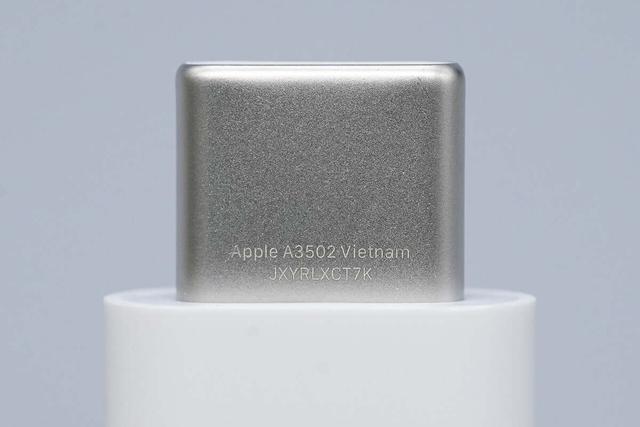

产品型号，产地和序列号信息特写。

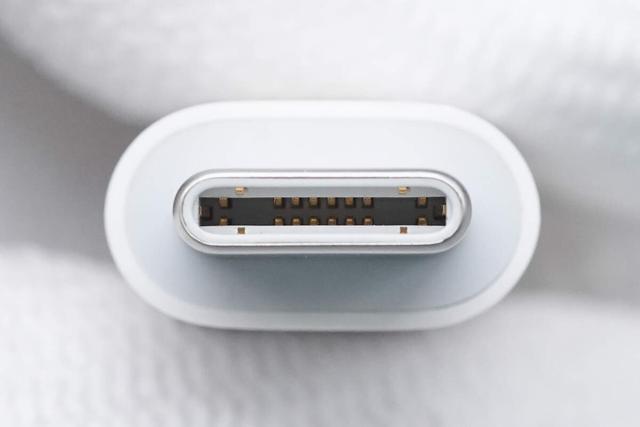

USB-C公头内部针脚镀金处理，非满PIN设计。

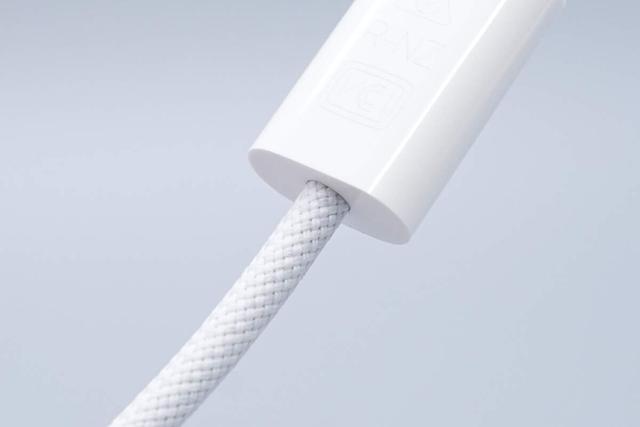

线身与线头连接处是经典无网尾设计。

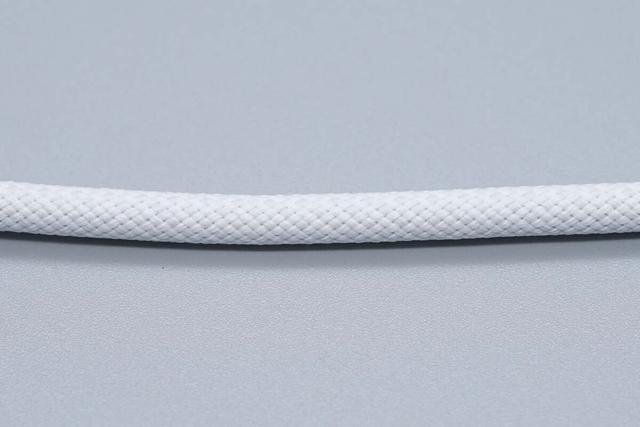

苹果MagSafe磁吸无线充电器采用编织线缆。

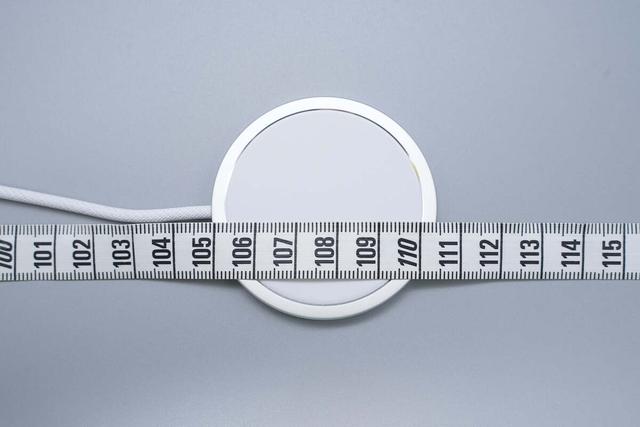

测得MagSafe无线充电器总长度约为110.5cm。

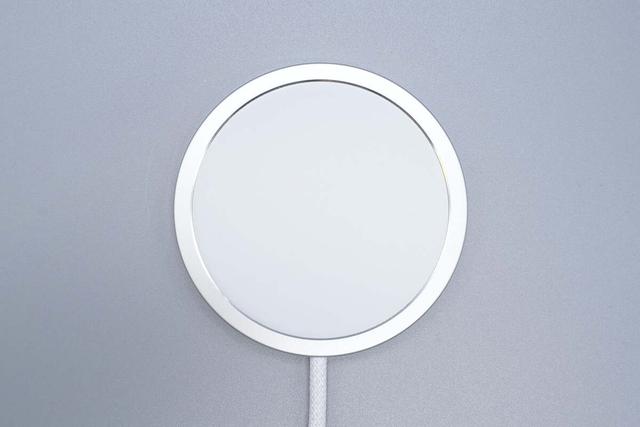

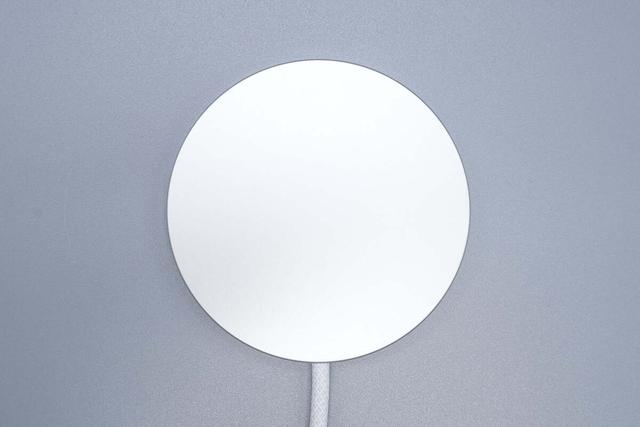

无线充电器正面一览，整体为铝合金材质，中间为塑料材质，表面光滑并具有类肤手感。
无线充电器反面整体为铝合金材质。

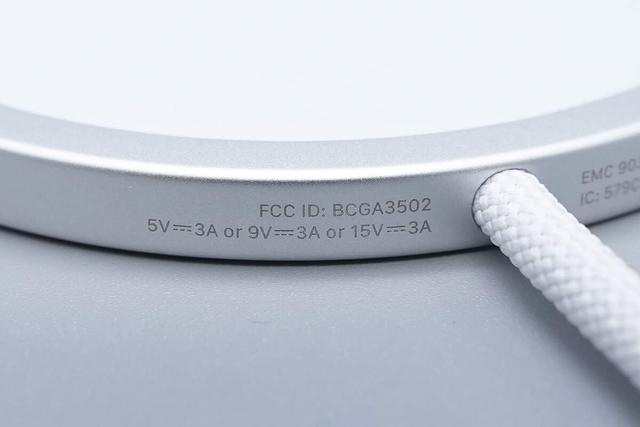

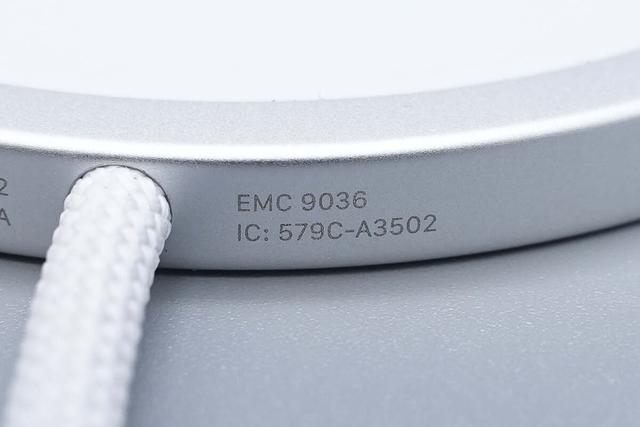

由于采用了编织线缆，充电器型号和电源参数印刷在充电板边缘，充电器支持5V3A、9V3A、15V3A三档输入功率。
另一侧印刷特写。

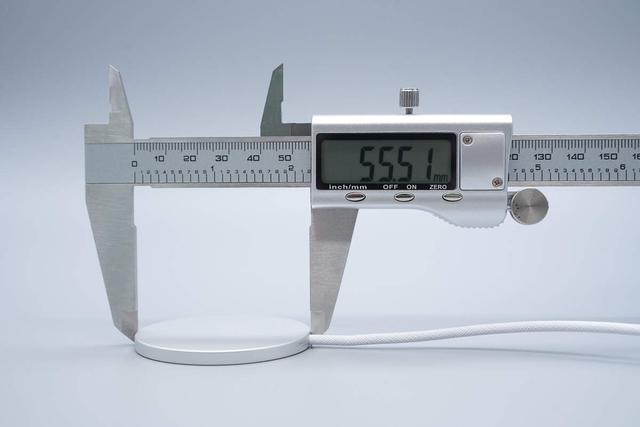

使用游标卡尺测得无线充电器直径约为55.5mm。

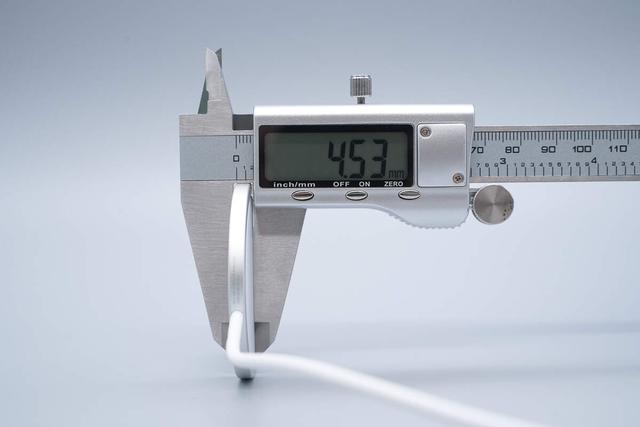

测得无线充电器厚度约为4.5mm。

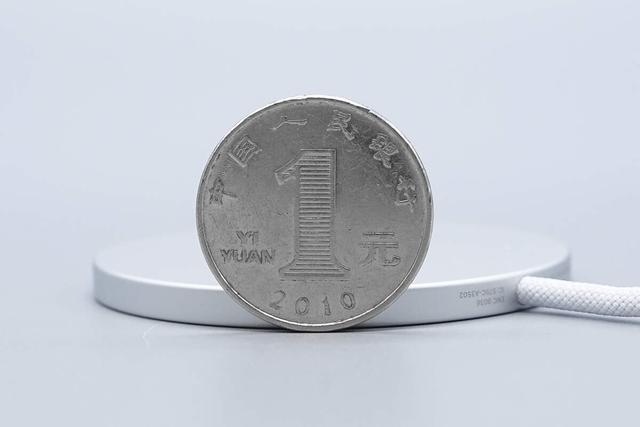

无线充电器与1元硬币对比厚度。

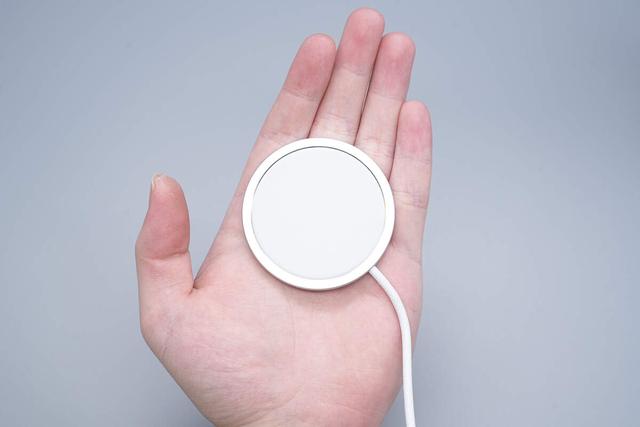

无线充电器拿在手上的大小直观感受。

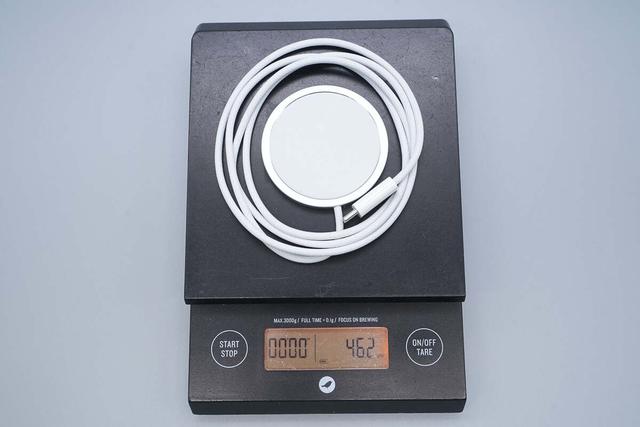

测得无线充电器重量约为46.2g。

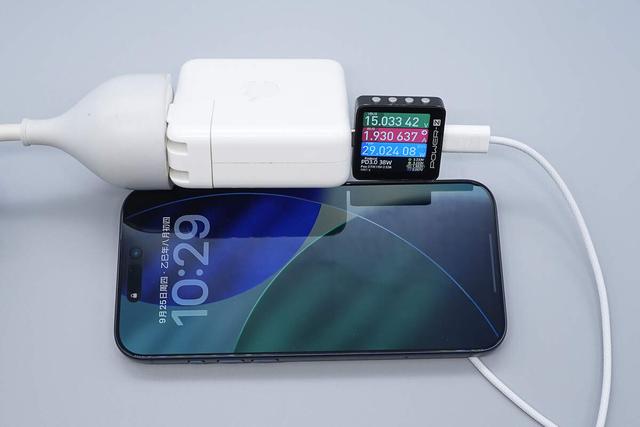

使用苹果67W充电器搭配港版MagSafe无线充电器为iPhone 17 Pro Max充电，测得输入电压为15V，输入电流1.93A，输入功率约为29W。

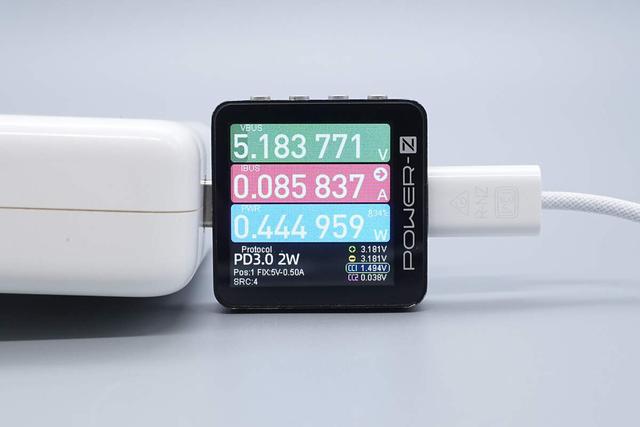

最后测得无线充电器待机功耗为0.445W。
港版25W MagSafe无线充电器拆解
看完了苹果港版MagSafe无线充电器的开箱和功能测试，下面就进行拆解，一起看看内部的用料和做工。

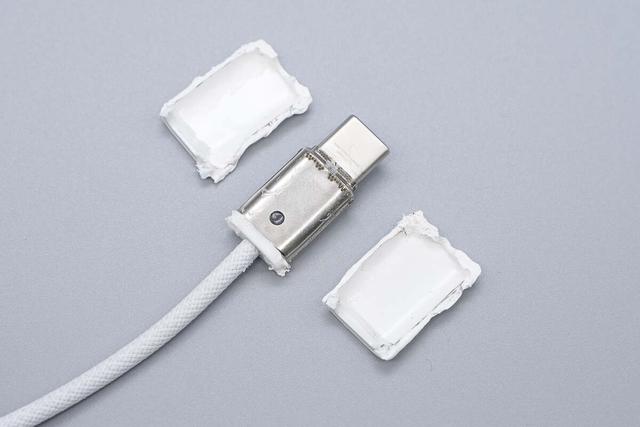

首先使用超声波切割刀切开USB-C插头塑料外壳。

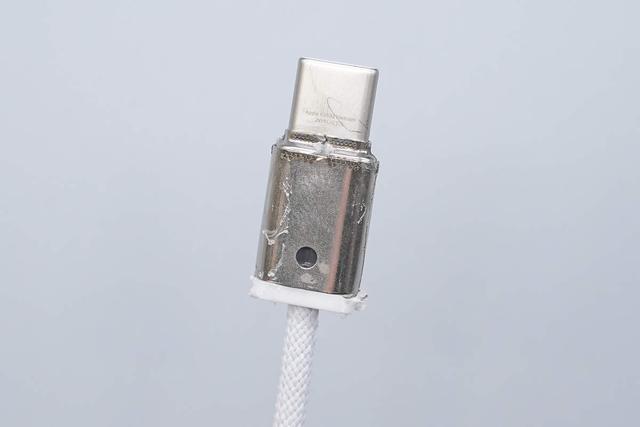

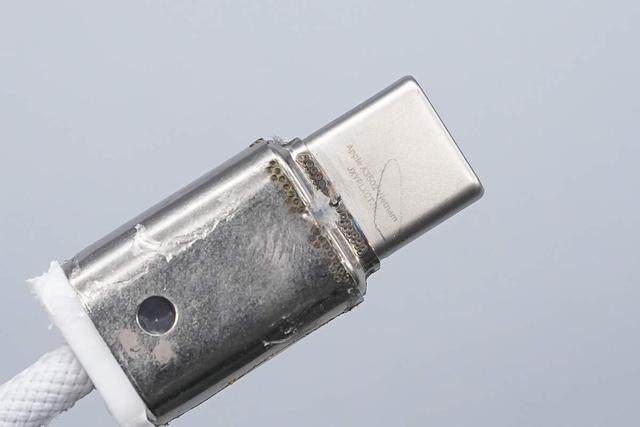

USB-C插头点焊不锈钢外壳。
壳体另一侧没有开孔。

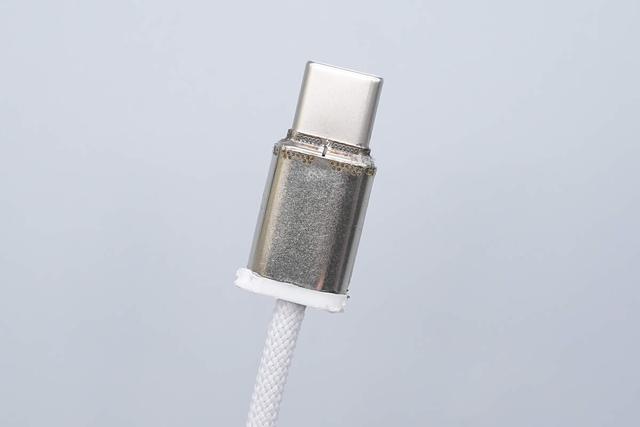

不锈钢外壳通过点焊连接到USB-C插头。

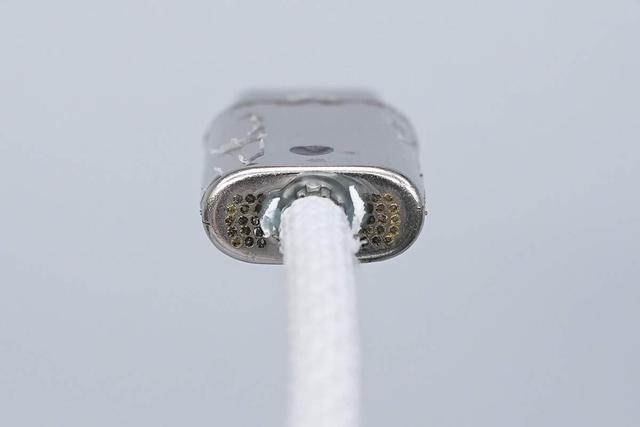

线缆尾部通过壳体扎紧固定。

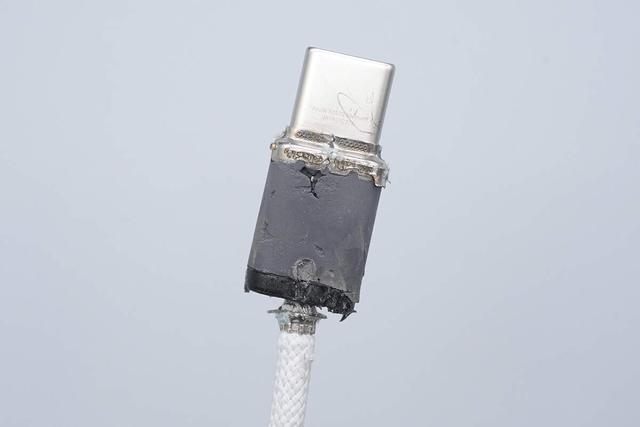

打开不锈钢外壳，内部设有PCBA模块，并填充灰色导热胶，电感表面涂有二维码。
PCBA模块另一面完全填充灰色导热胶。

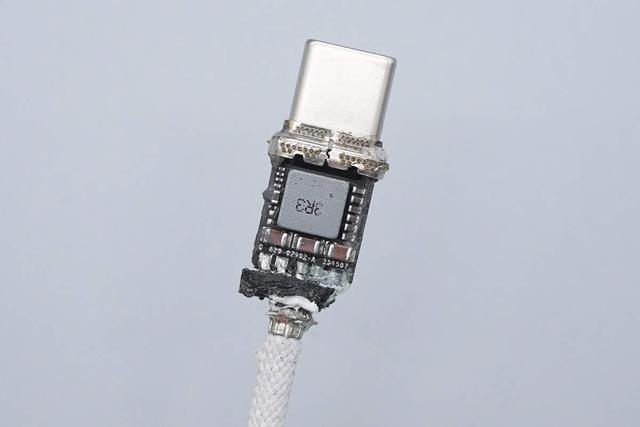

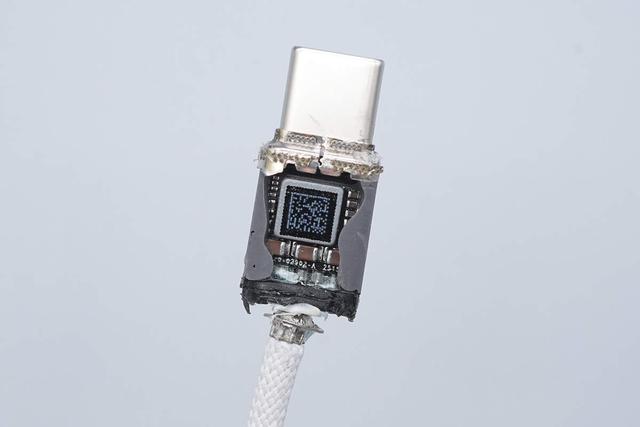

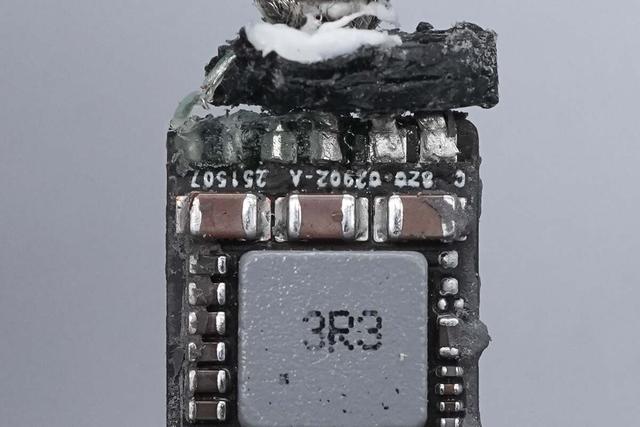

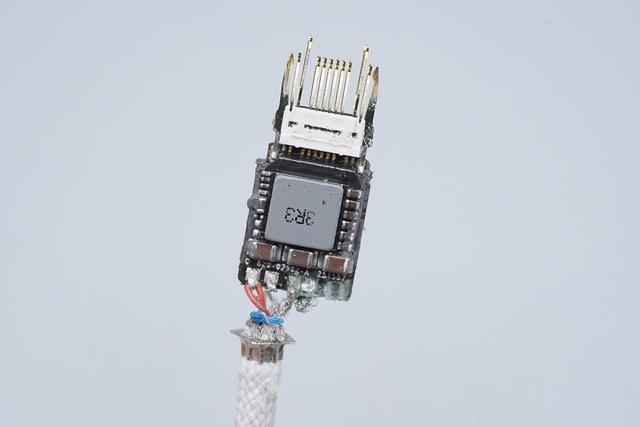

清理掉导热胶，PCBA模块一面设有合金电感和滤波电容。

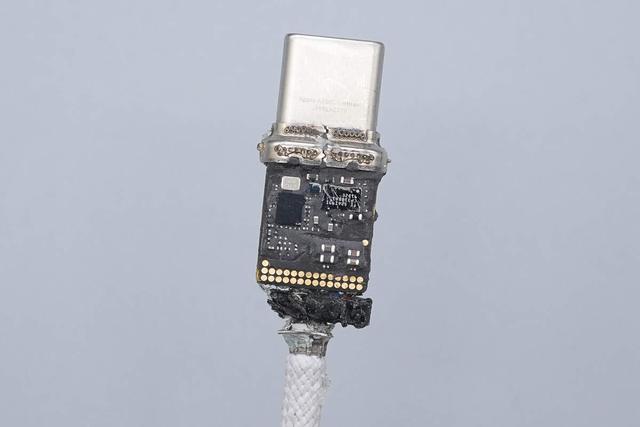

另一面设有两颗芯片。

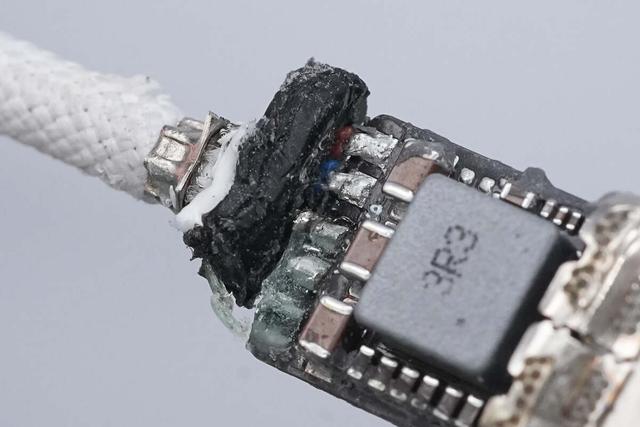

导线焊接连接到PCBA模块。

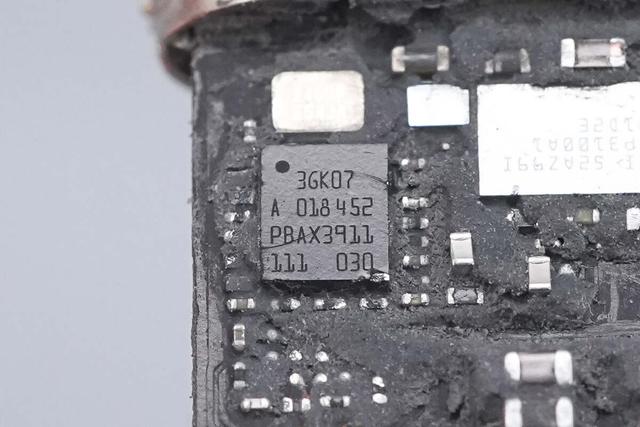

USB-C接口控制器丝印3GK07。

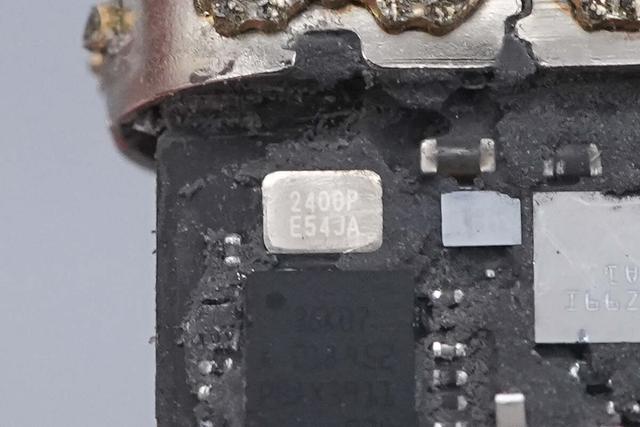

搭配使用的时钟晶振特写。

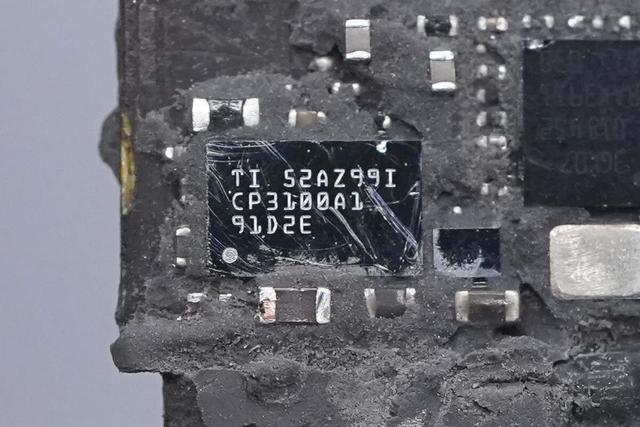

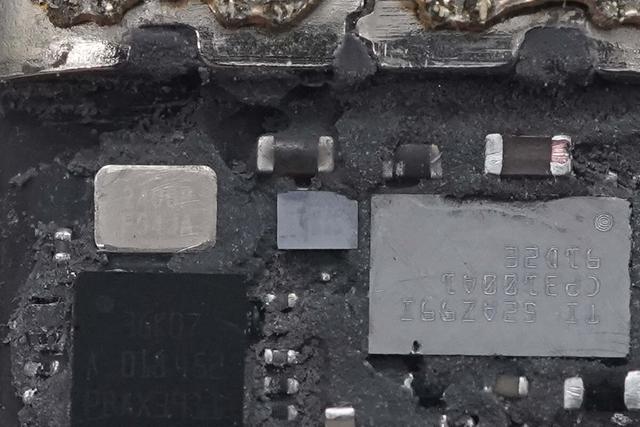

电源转换芯片丝印CP3100A1，来自德州仪器。

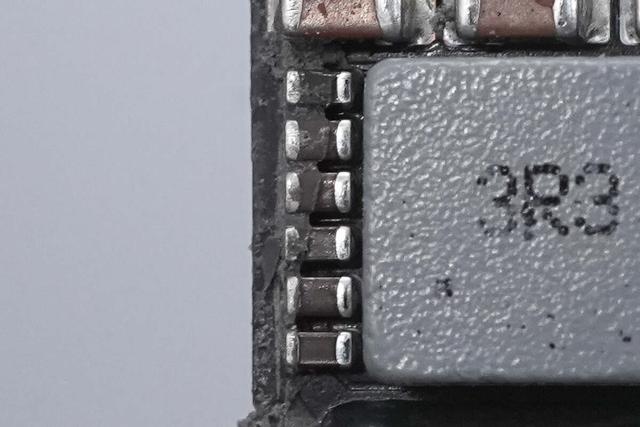

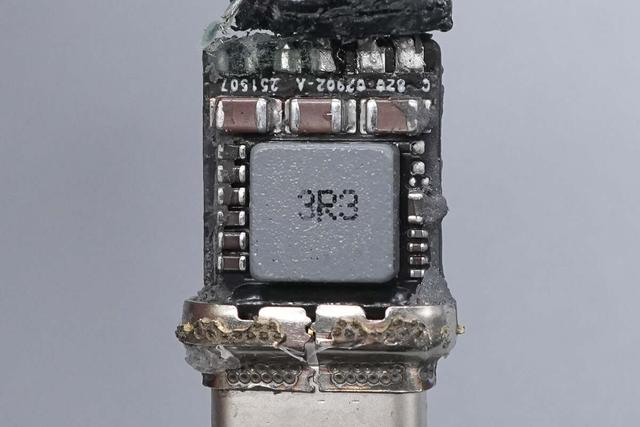

3.3μH合金电感特写。
PCBA模块尾部设有滤波电容。
侧面也设有滤波电容。
一颗丝印无法辨识的小芯片特写。
拆下USB-C插头的金属外壳，观察内部针脚。

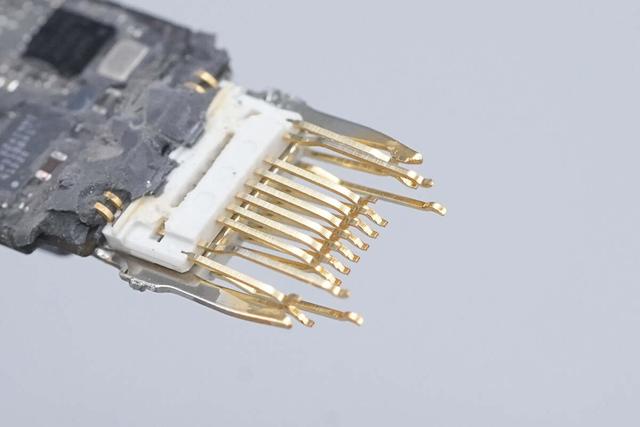

USB-C插头内部针脚镀金处理，保证长期使用的可靠性。

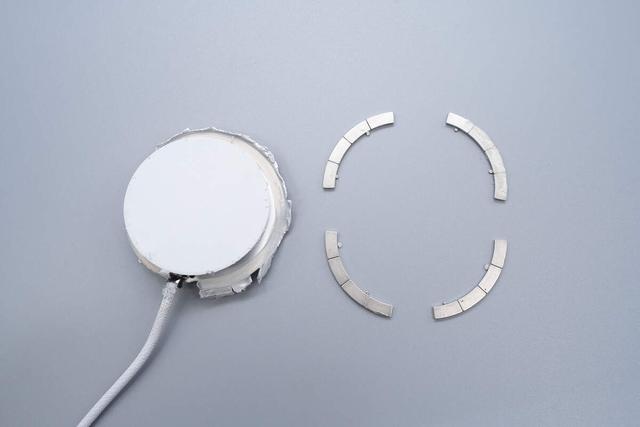

切开无线充电板的铝合金外壳，内部磁铁四块为一组，共设有四组磁铁。

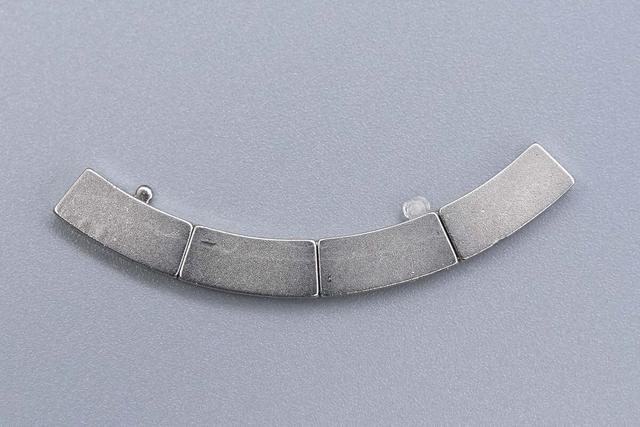

一组磁铁采用四块小磁铁组成。

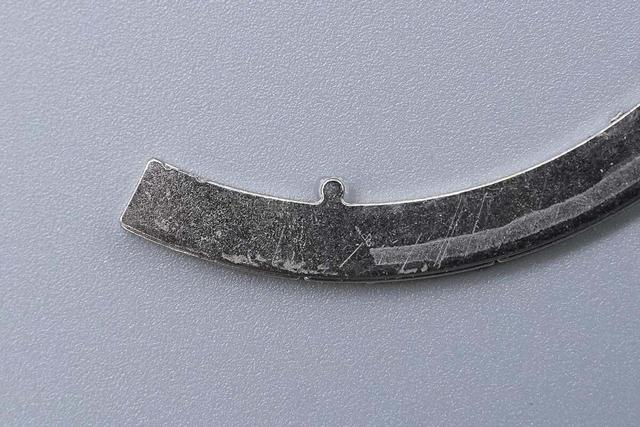

磁铁背面设有固定铁板，并设有定位销。

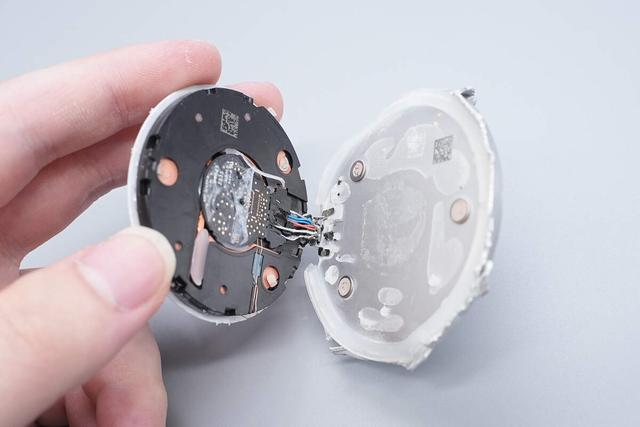

拆开无线充电器盖板和外壳。

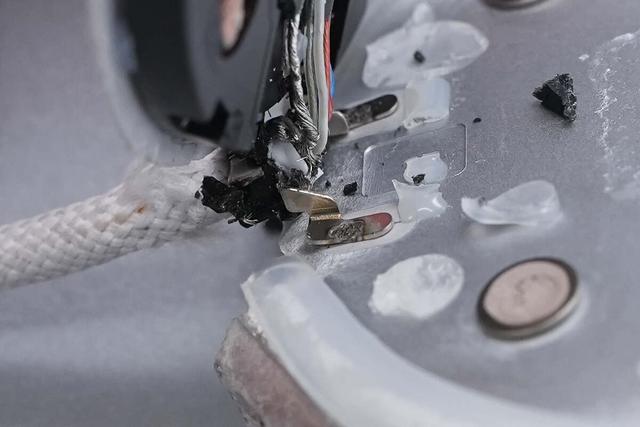

连接导线使用卡子固定到外壳上。

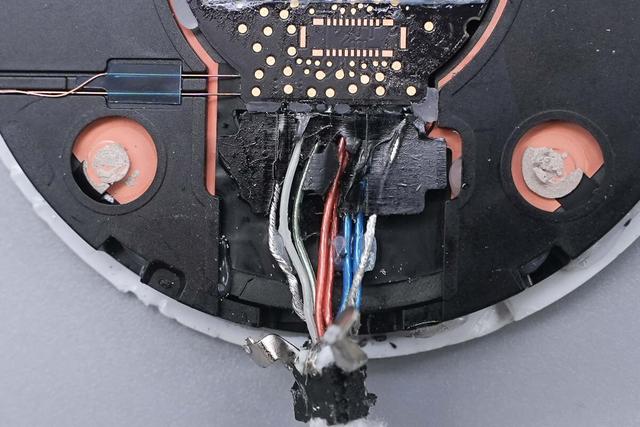

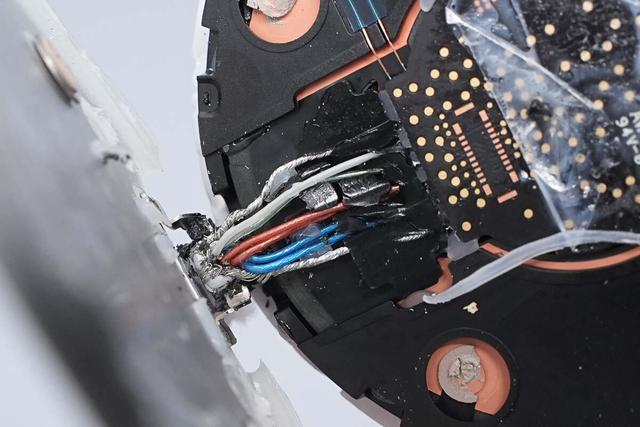

线缆焊接连接到内部PCBA模块。

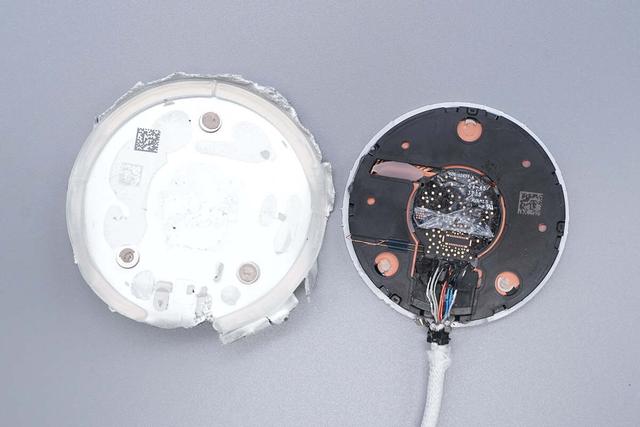

外壳与内部无线充电器盖板一览。
壳体内部设有凸起，对应无线充电器盖板接地。
凸起处涂有导电胶水，在壳体边缘设有塑料条支撑。

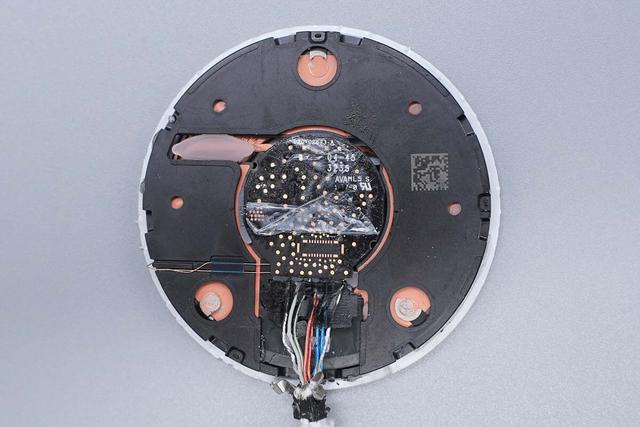

无线充电器内部一览，中间位置设有PCBA模块，使用双面胶粘贴到壳体内部，边缘设有黑色塑料板绝缘支撑。

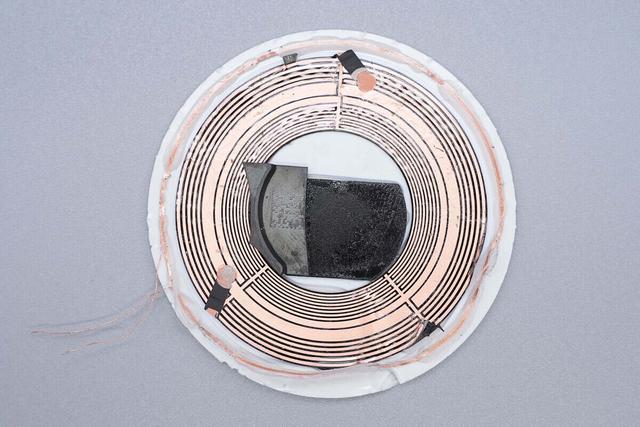

无线充电线圈打胶固定。
两条细漆包线为通信线圈。

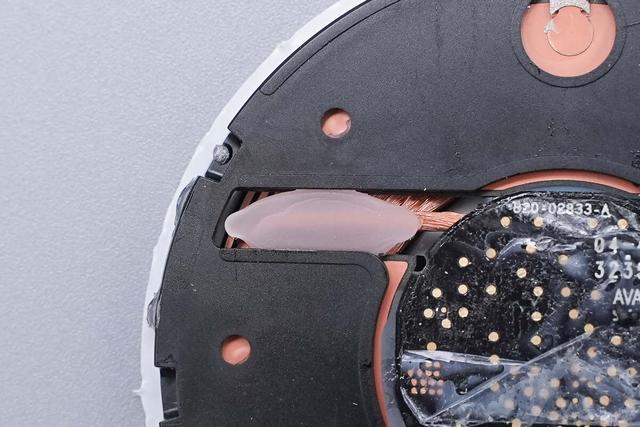

导线焊点打胶加固。

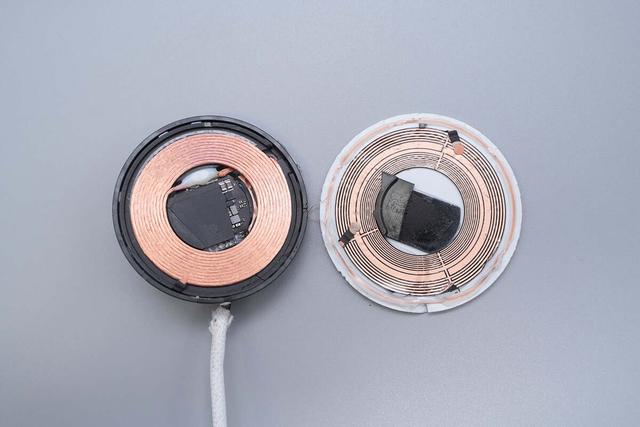

拆分盖板和无线充电线圈。

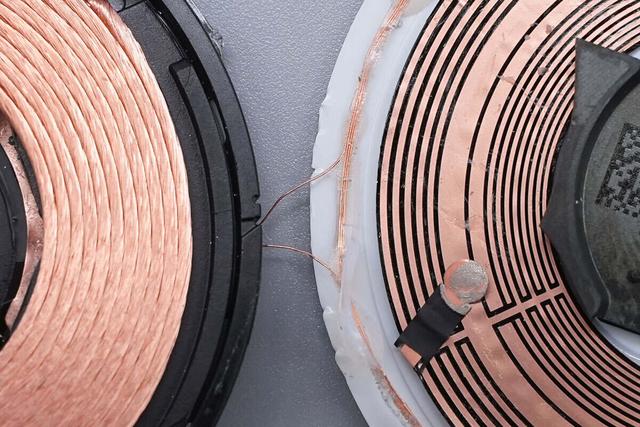

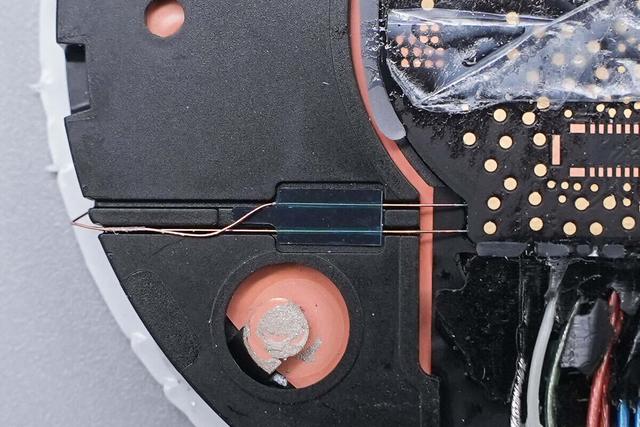

通信线圈通过漆包线连接。

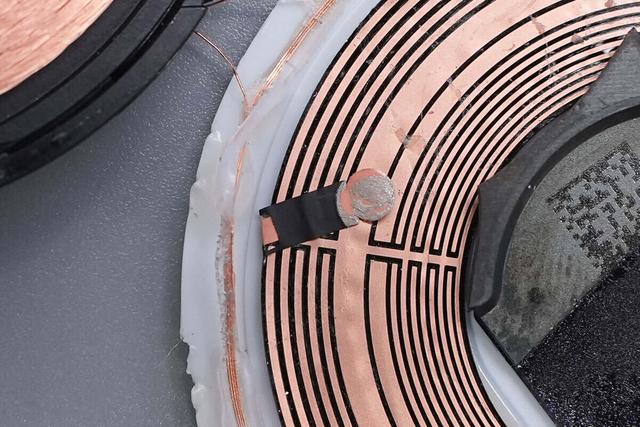

盖板内部屏蔽层连接到铝合金外壳。

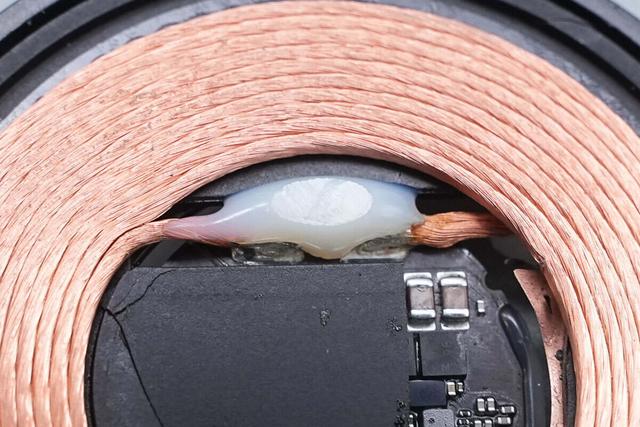

无线充电线圈焊接处打胶绝缘。

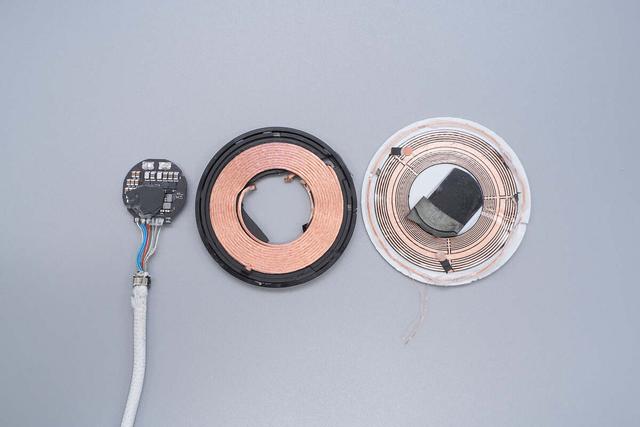

剪断线圈接线，分离PCBA模块和无线充电线圈。

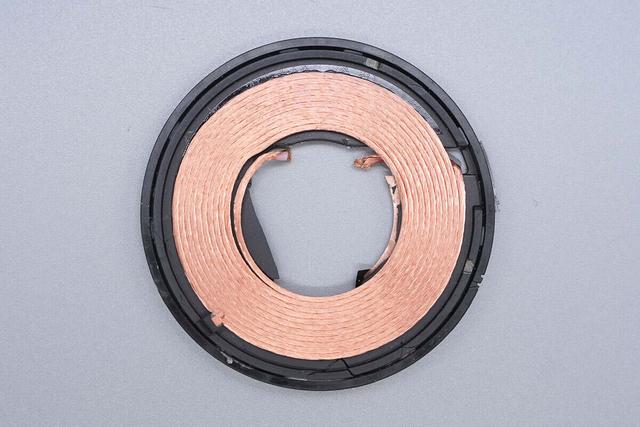

无线充电线圈底部设有隔磁片。

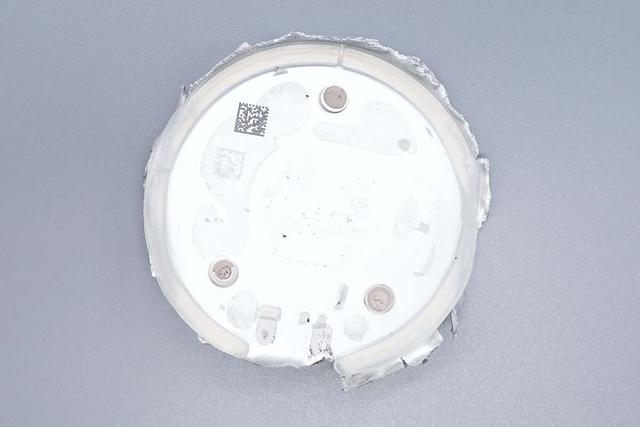

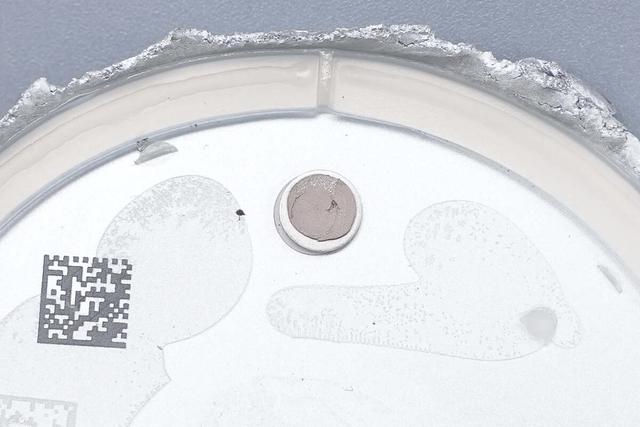

盖板内部屏蔽层特写。

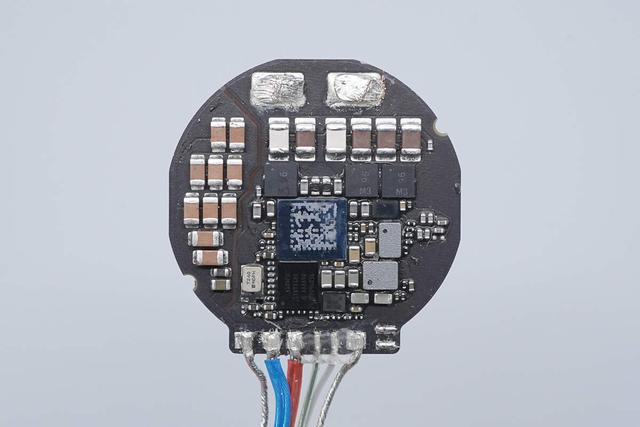

PCBA模块正面一览，左侧设有滤波电容，中间上方位置设有谐振电容，MOS管，下方设有无线充电功率级芯片，无线充电主控和存储器。

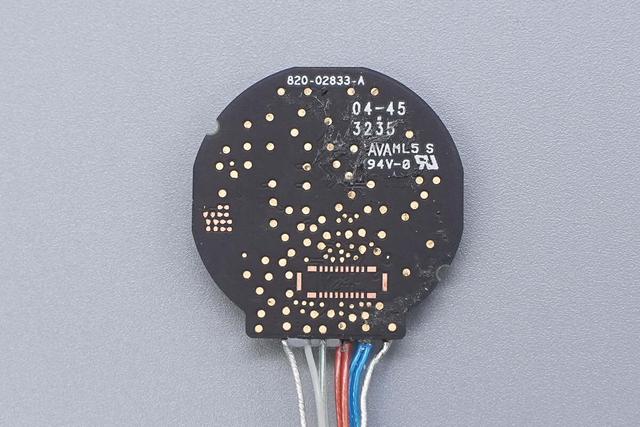

小板背面没有元件。

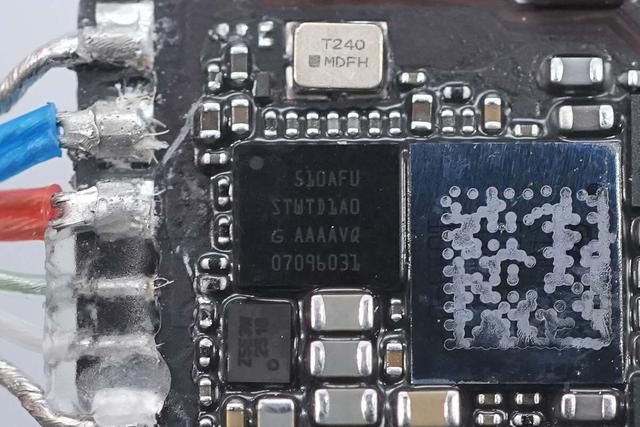

无线充电主控来自意法半导体，丝印STWTD1A0。

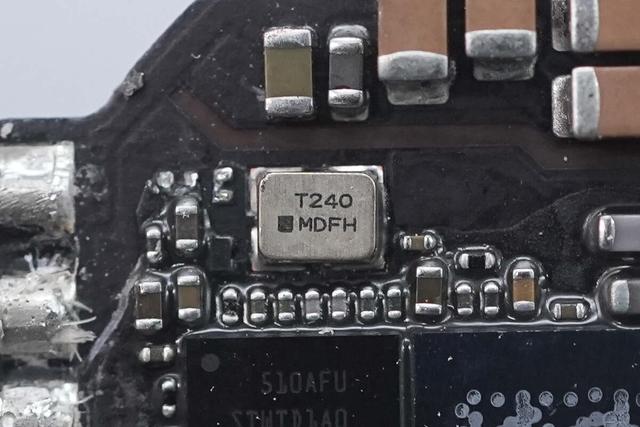

无线充电主控外置时钟晶振特写。
存储器丝印Z5E3W。

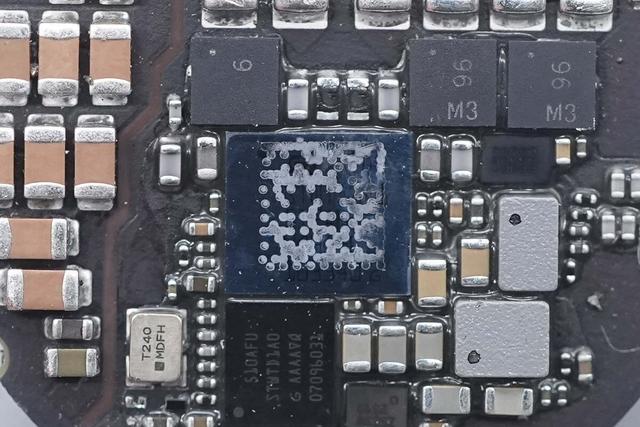

无线充电芯片表面覆盖二维码。

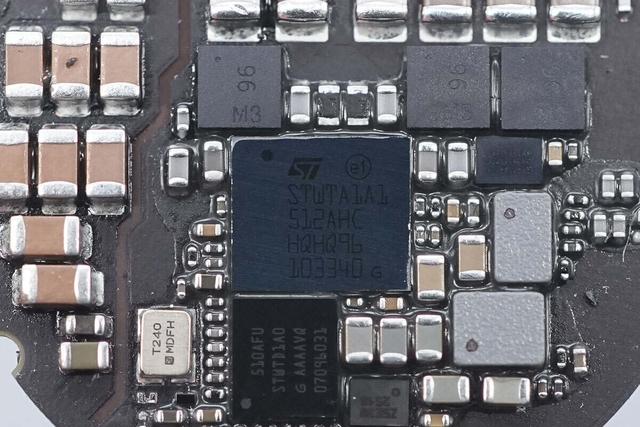

清理掉表面的油漆，芯片丝印STWTA1A1。

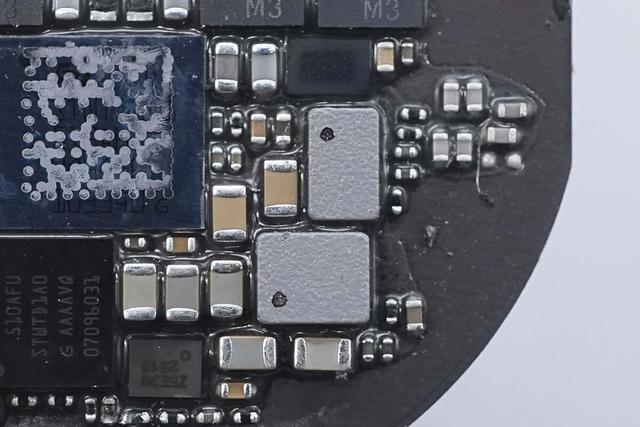

芯片外置的两颗合金电感特写。
芯片外置的MLCC滤波电容特写。

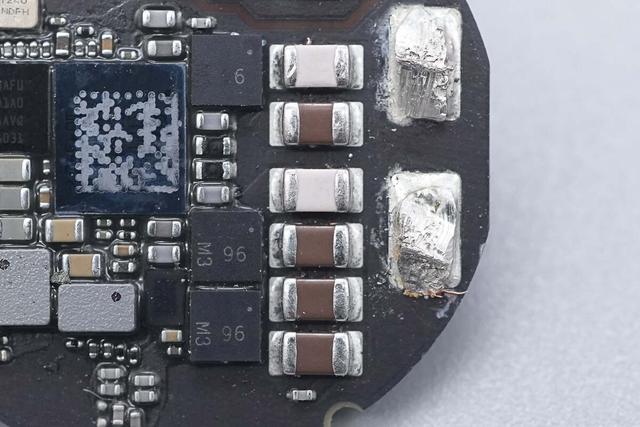

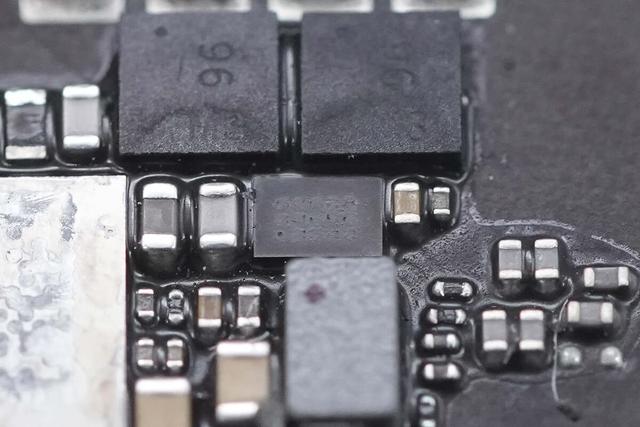

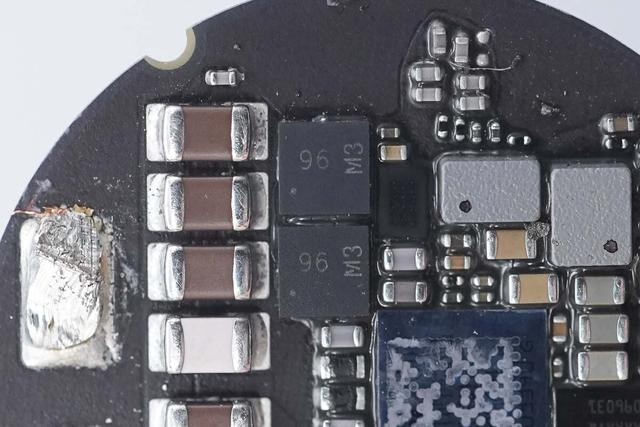

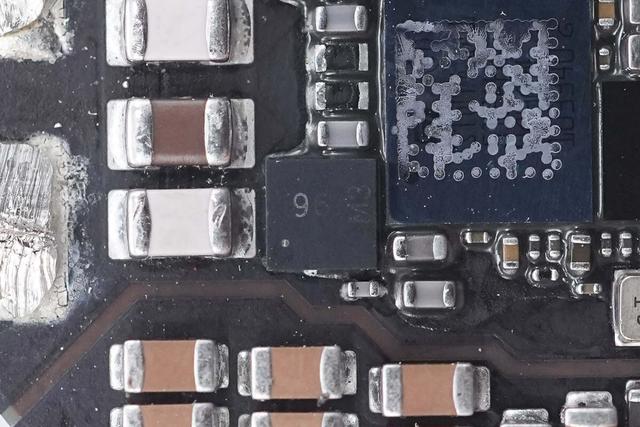

用于切换谐振电容的开关管来自达尔，丝印96，型号DMT12H065LFDF，NMOS，耐压115V，导阻65mΩ，采用U-DFN2020-6封装。
另一颗开关管型号相同。

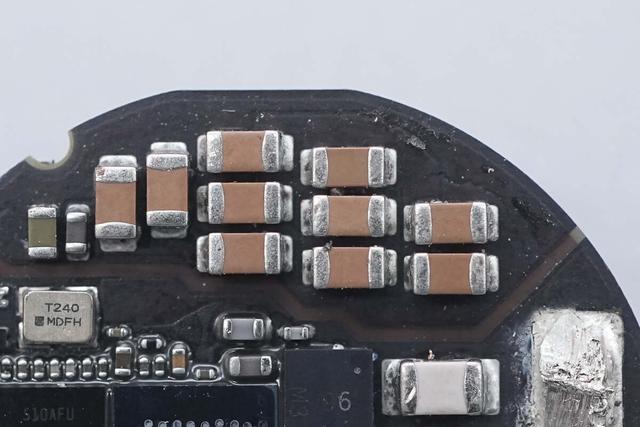

贴片谐振电容特写。
一颗丝印无法辨认的芯片特写。

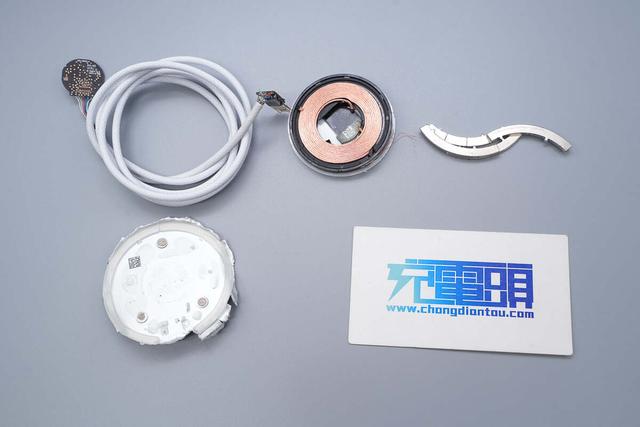

全部拆解一览，来张全家福。
充电头网拆解总结

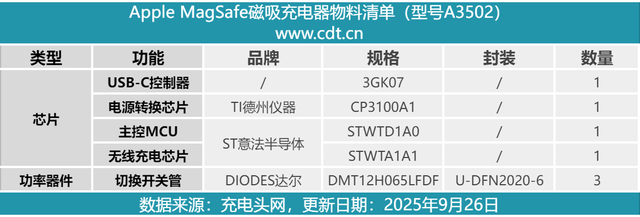

最后附上苹果港版MagSafe磁吸无线充电器的核心器件清单，方便大家查阅。
苹果MagSafe磁吸无线充电器延续了电源转换电路和无线充电电路分离的设计，将热源分散，降低温升，延长无线充电大功率输出时间。MagSafe无线充电器采用编织线身，耐用的同时统一产品质感，提升使用体验。
充电头网通过拆解了解到，苹果MagSafe无线充电器在USB-C插头内部设有USB-C控制器和德州仪器CP3100A1电源芯片。无线充电器内部设有意法半导体的STWTD1A0 MCU和STWTA1A1无线充电芯片，使用三颗达尔DMT12H065LFDF开关管用于谐振电容切换。
苹果MagSafe无线充电器中USB-C插头通过不锈钢套管点焊固定，内部设有PCBA模块，并填充导热胶。无线充电器采用铝合金外壳，PCBA模块粘贴双面胶固定至外壳散热，采用多重措施提升散热性能，降低大功率无线充电的温升。
