晶体管专利 75 周年：开启硅与软件时代

抖音热门 2025年10月06日 14:22 1 admin

公众号记得加星标⭐️，第一时间看推送不会错过。

来源：内容编译自tomshardware 。

75 年前，贝尔实验室（Bell Labs）发明晶体管的三位科学家终于拿到了他们的美国专利。这个看起来微不足道的三电极半导体器件点燃了第三次工业革命。更重要的是，它开创了硅与软件的时代，这一时代至今仍在主导商业和人类社会。

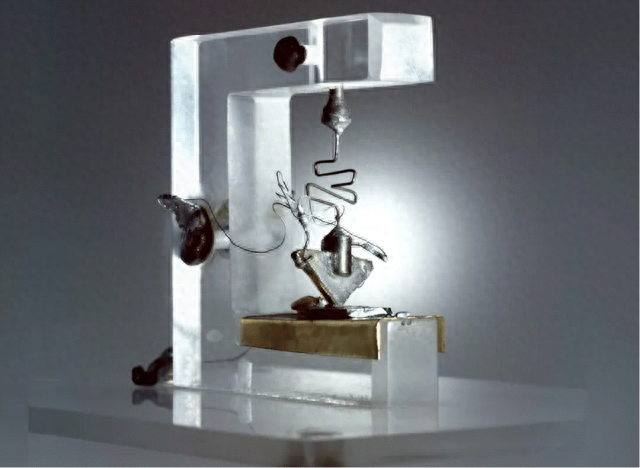

（图片来源：贝尔实验室）

第一个可工作的晶体管于 1947 年问世，但直到 1950 年 10 月 3 日，约翰·巴丁（John Bardeen）、沃尔特·布拉顿（Walter Brattain）和威廉·肖克利（William Shockley）才获得了专利。该专利是针对一个“利用半导体材料的三电极电路元件”颁发的。晶体管对商业和社会产生的重大影响，又过了几年才得以充分实现。

晶体管取代了笨重、易碎且耗电的电子管。尽管电子管在某些吉他放大器、发烧级音响系统和录音棚设备中依然存在，因为人们有时更喜欢它们“有机”的声音特性。我们也在一些军事、科学、微波/射频应用中仍能看到电子管，因为在这些场景下，晶体管可能容易受到辐射或其他干扰。当然，还有其他小众用途。

超越电子管：摩尔定律与集成电路的诞生

除了小型化，晶体管还带来了计算速度、能效和可靠性方面的巨大飞跃。更重要的是，它们成为集成电路和处理器的基础，在比单个电子管所占空间小得多的面积内，数十亿个晶体管可以可靠地运行。如今，拥有万亿级晶体管的处理器已指日可待。

1947 年：发明

1950 年：获得专利

1965 年：摩尔定律提出

2025 年：每颗芯片拥有数十亿晶体管

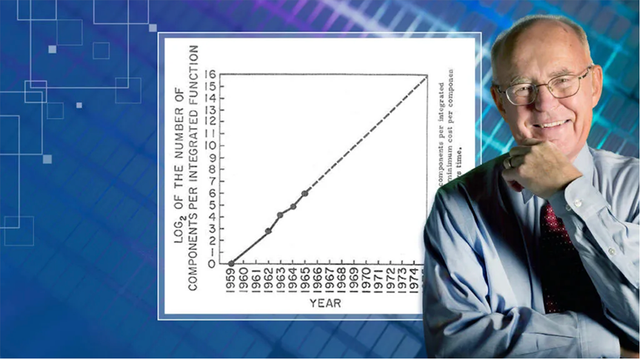

对于 PC 爱好者来说，晶体管最著名的轶事可能来自英特尔联合创始人戈登·摩尔（Gordon Moore）。我们谈论的当然是摩尔定律，这是这位开创性美国工程师提出的一个观察。摩尔最著名的预测是：“集成电路上的晶体管数量将每两年翻一番，而成本增幅极小。”（该定律在 1975 年被修订为从一年改为两年翻一番）。
