最近搭建了一台主流配置电脑，主要拿来游戏兼顾视频剪辑使用。最大的要求就是主机要散热好，安静，工作稳定。最终，机箱选择了微星MAG PANO 131L PZ，主机配置确定为9700X+870E+5070TI的组合。

微星MAG PANO 131L PZ这款机箱没有采用市场上千律一遍的设计风格，在外观细节和设计元素方面都加入了很多个性元素，可以令人眼前一亮。

机箱采用了下置电源仓的布局，2块玻璃面板构建出了无边框的海景房视角。前置玻璃加入了微星独有的龙纹标识，识别度相当不俗。

机箱的尺寸为中塔规格，空间结构合理，布局紧凑，支持最大9把机箱风扇，整体散热表现可圈可点。通过不同的风扇布局，也能构建出多种有效的散热风道。

微星MAG PANO 131L PZ对长显卡的支持也非常友好，我配置的这款微星RTX 5070 Ti Vanguard SOC 16GB神龙限定版显卡长度达到了36cm，依然可以轻松安装。

显卡安装后，机箱前置空间还有很大的富裕，玩家还能摆放喜爱的手办进行展示，让海景房机箱的优势进一步提现出来。

开箱

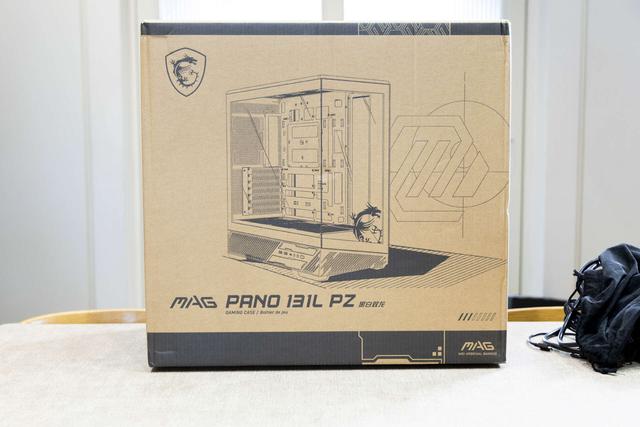

微星MAG PANO 131L PZ机箱的包装采用了环保瓦楞纸材质，正面可以看到产品的结构图样和具体的产品型号信息。这款机箱提供了黑，白两种配色，玩家可以根据自己的装机方案进行搭配。

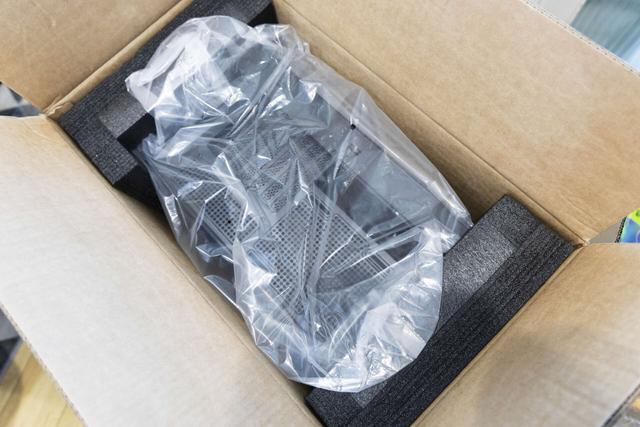

打开包装，可以额看到包装内部使用了额外的泡沫框架，机箱被牢牢固定，不用担心运输中发生意外磕碰。

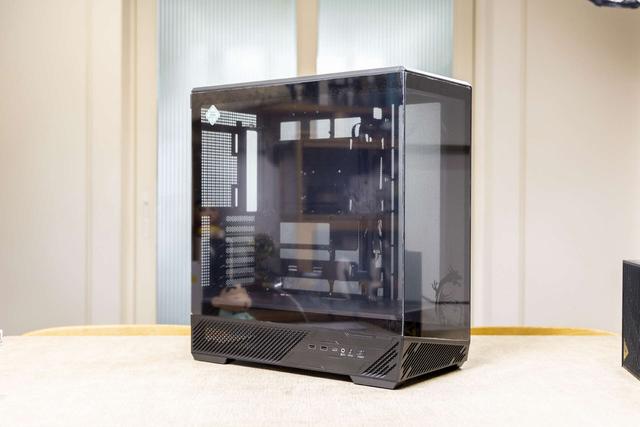

微星MAG PANO 131L PZ的结构属于紧凑型中塔机箱，无边框海景房设计让它的颜值十分出色，也更适合摆放在桌面使用。

机箱下置独立电源仓，机箱内部空间非常宽裕。侧面板和前面面板均支持免螺丝快拆设计，可以很方便的进行拆装。

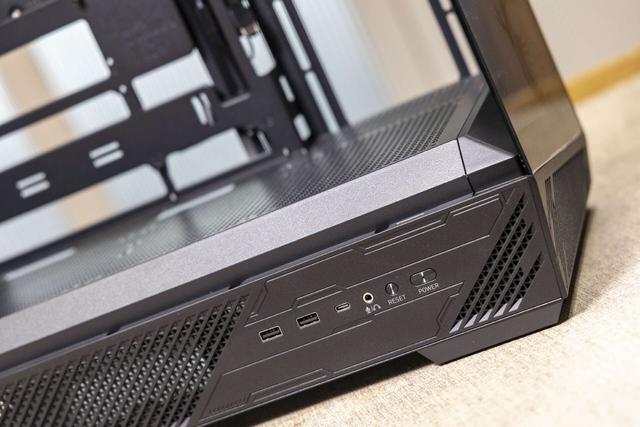

机箱的IO面板设置在了电源仓的左侧，提供了2个USB，1个TYPE-C，一个3.5mm，一个reset键和一个电源键。

机箱电源仓采用了大面积斜纹散热栅格，视觉效果和实用性都很出色。

前置的玻璃面板除了采用了三边窄边框设计外，还加入异形斜边设计和微星龙纹标识，识别度相当不俗。

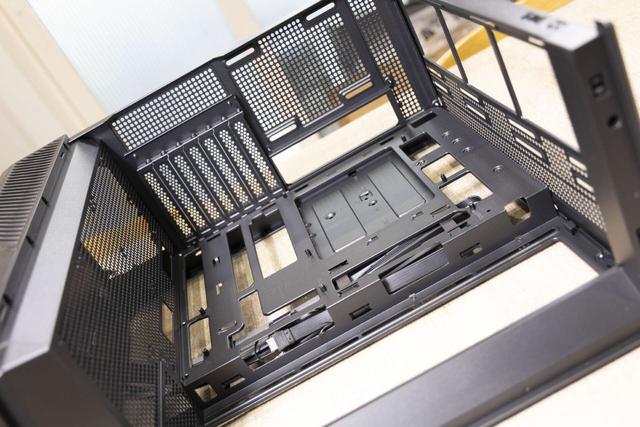

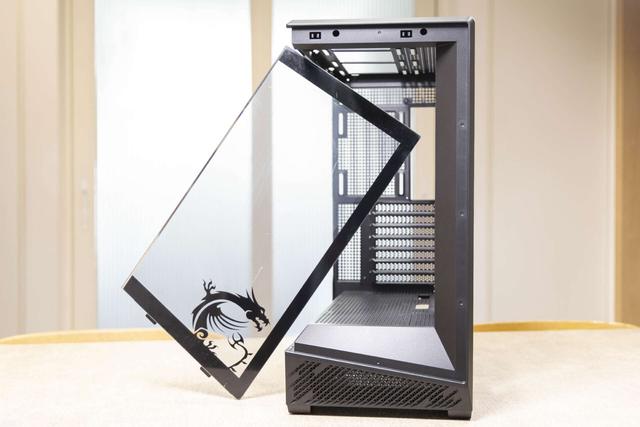

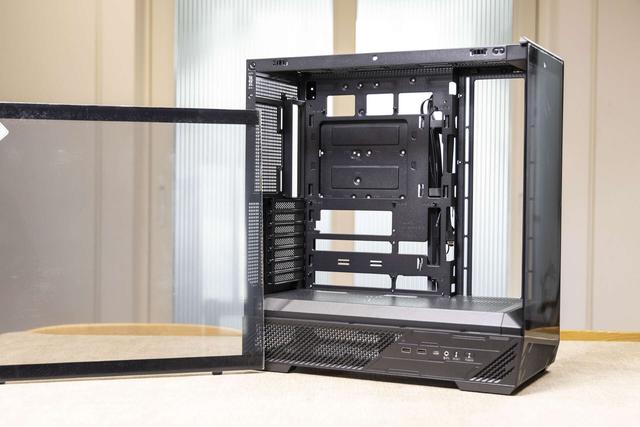

拆掉前档玻璃和侧档玻璃面板后，机箱内部空间基本呈现对称式布局，机箱底板支持最大ATX及以下规格的主板，可以支持安装背插设计的主板。

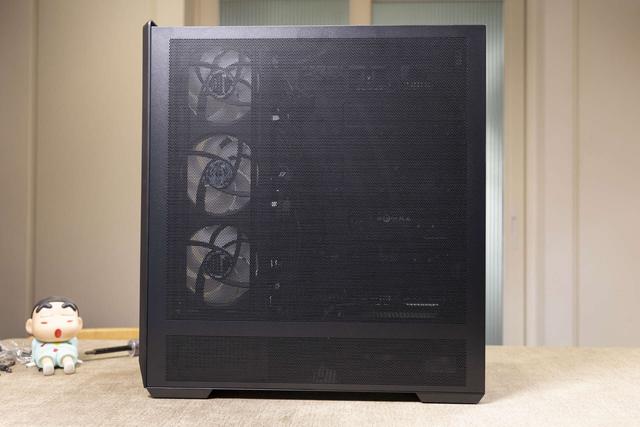

机箱右侧面板面板为两段式的MESH冲孔，散热性能出色，并且同样支持免工具快拆设计。

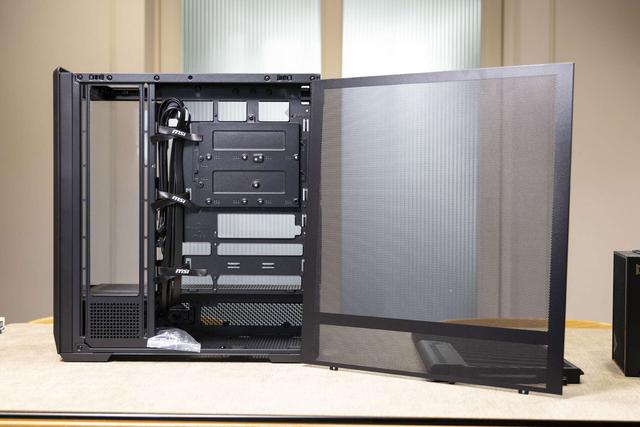

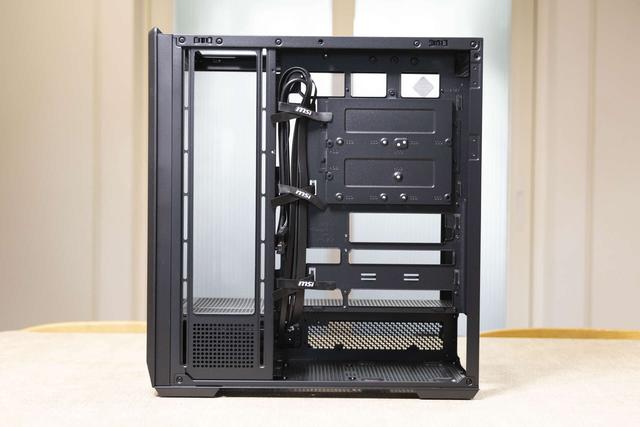

机箱背部空间预留充裕，底部电源仓为前后两段式结构，内置硬盘支架。机箱背板背面同样也设置了硬盘安装位可以安装2.5英寸SDD。

机箱顶部面板使用了精美的MESH结构布局，面板内部集成了细密的防尘网，可以有效避免落尘进入机箱内部。

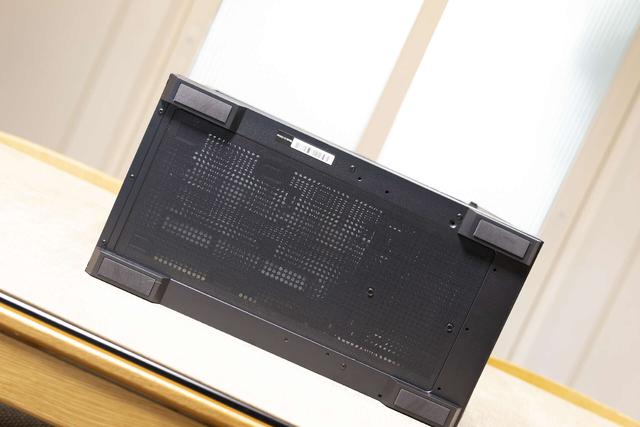

机箱底部设置四柱脚撑，并覆盖全尺寸防尘网。硅胶材质脚在保证抓地力的同时，还能减小共振的产生。

装机体验

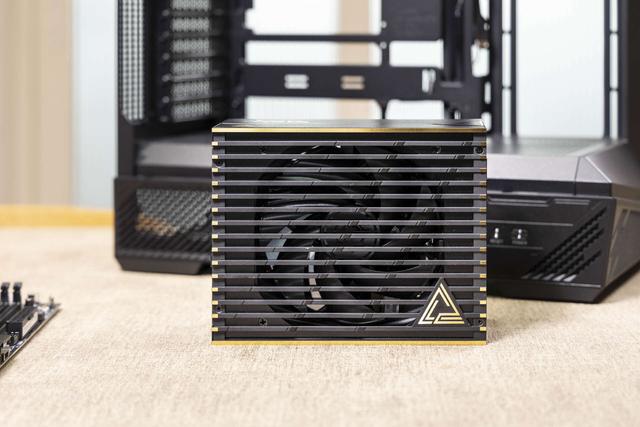

这次装机，电源使用的是微星MEG Ai1600T PCIE5超神电源，拥有1600W钛金认证，配备服务器级的 Infineon SiC MOSFET，支持 ATX 3.1 和 PCIe 5.1。 2 个原生 12V-2x6 连接器和双色电缆实现与双 PCIe 5.1 GPU 的无缝兼容。并荣获80 Plus钛金、Cybenetics以及PPLP三项权威认证，专属的终身质保和硬件损坏赔付，让这款电源堪称高端电源的标杆。

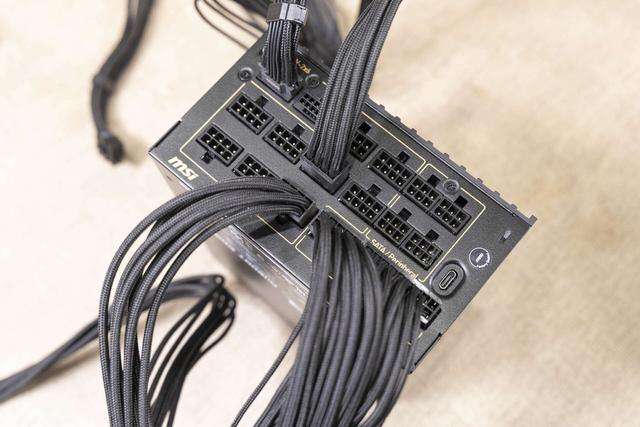

电源采用全组模设计，提供了双原生12V-2x6连接埠，预支持PCIe5.1标准。基于无桥式PFC、全桥LLC谐振、同步整流以及DC-DC结构构建；MOSFET使用了英飞凌的服务器级碳化硅（SiC） PFC MOSFET；100%日系105℃C电容,确保了电源能够承载更高的功率，并且转换效率也得到了高效地提升。

虽然功率高达1600W，但是电源长度控制在了19cm，安装在中塔机箱中也非常轻松。

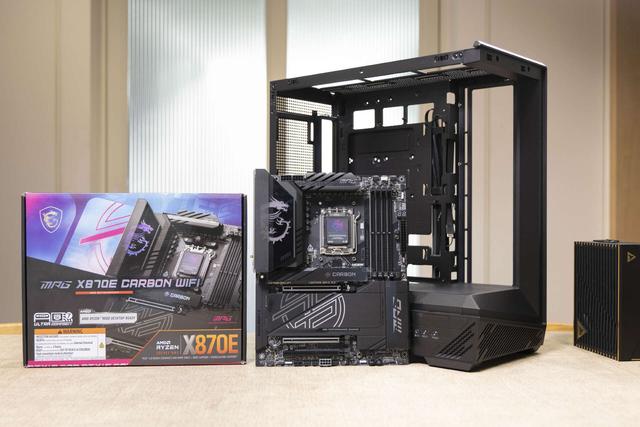

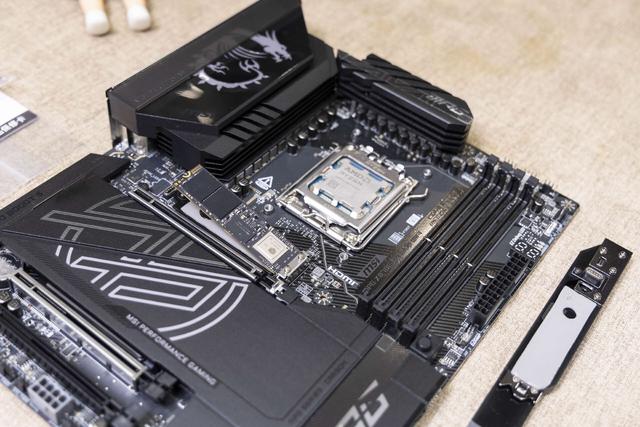

主板选择的是微星MPG X870E CARBON WIFI，也就是大家熟悉的微星870E暗黑主板。它支持新一代基于 Zen 5 架构的 Ryzen 9000 系列处理器，具备夸张的18+2+1智能供电，最先进的DDR5内存与微星Memory Boost技术，全新的显卡快拆设计，第2代免螺丝M.2冰霜铠甲，Lightning USB 40G接口，WIFI7以及5G+2.5G双有线网络方案等一系列强大配置，在设计和堆料方面都相当豪华。

主板的供电方面，提供了18+2+1相供电，采用110A的Mosfet，硕大的扩展型VRM散热片+导热热管能保证这块主板的稳定运行。

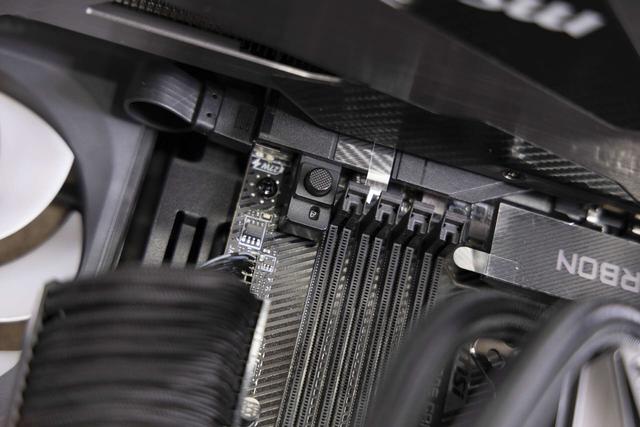

4条DDR5 内存插槽，均采用了更易拆装的单向卡扣结构，配合微星Memory Boost技术，能给带来内存性能的跨越式提升。微星MEG Ai1600T PCIE5的组模线长度充足，高品质编织线定型和柔韧性都非常适中，即使大型机箱也能轻松走线。

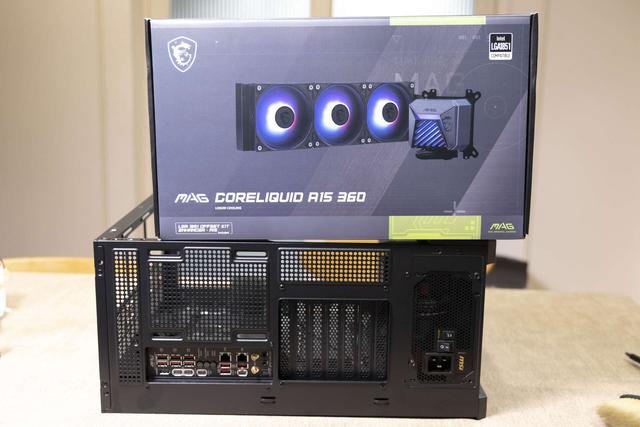

散热器方面，选择的是MAG CORELIQUID A15 360冰刃，它不仅继承了微星水冷一贯的高效散热性能，更是加入了微星EZ DIY设计，针对用户的实际使用需求进行了大量优化，能给DIY玩家带来了更多的便捷体验。

水冷主体整体为黑色，360冷排上配置三个12cm风扇，风扇采用了内部隐藏式线缆布局，外部看不到线束裸露。

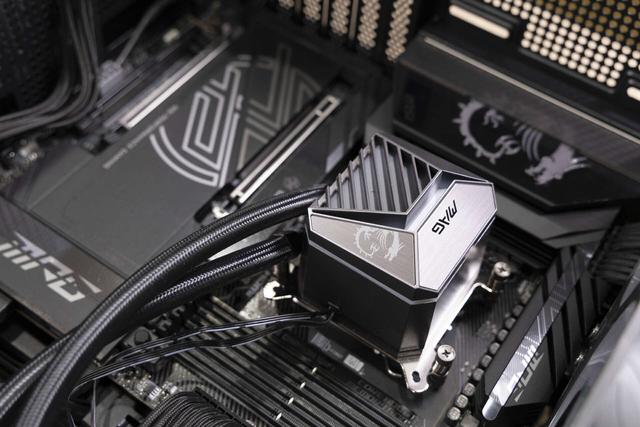

MAG CORELIQUID A15 360冰刃的冷头采用棱角分明的引擎格栅设计，内置LED灯组模块，外部覆盖金属装甲和金属拉丝处理，能够看到醒目的MAG和龙纹标识。

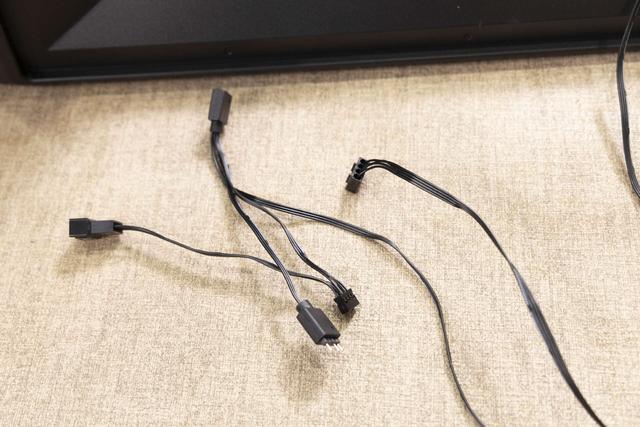

比较特别的是，这款水冷支持微星EZ DIY设计，通过专属接头可以实现USB,RGB,风扇的统一控制。

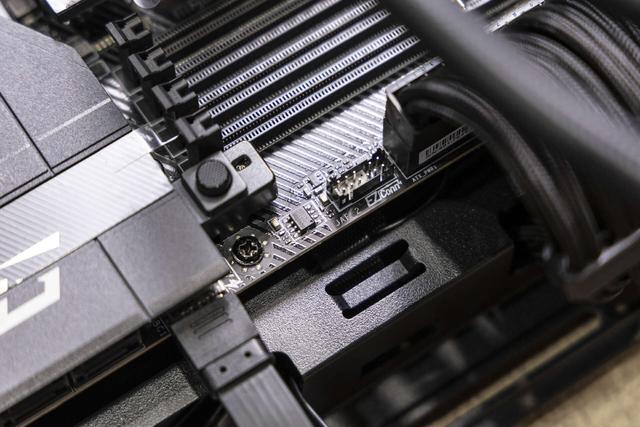

目前微星870E暗黑主板提供了JAF-2接口，并且向下兼容JAF-1规格。

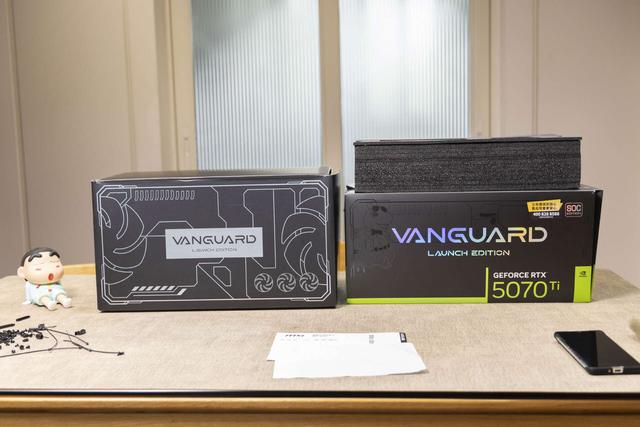

显卡方面，我选择的是微星GeForce RTX 5070 Ti 16G VANGUARD SOC首发限定版，也是被玩家称为5070 Ti 16G神龙限定版的显卡。性能方面，显卡基于新一代 Blackwell 架构，具有 8960 个 CUDA 内核、2.30 GHz 的核心基本频率和 2.45 GHz 的Boost频率，能保证在复杂的游戏画面以及当下热门的AI运算中都能有着不错的表现。

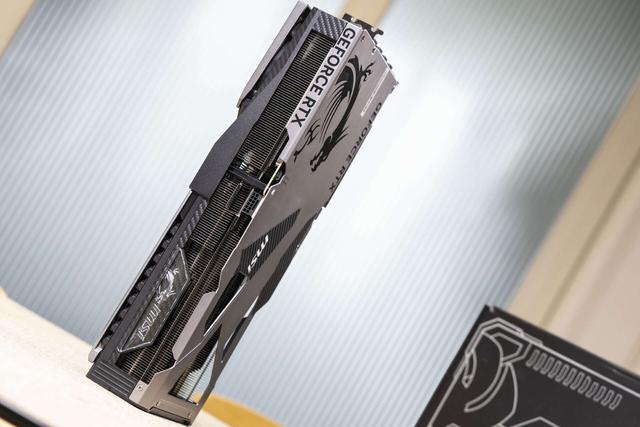

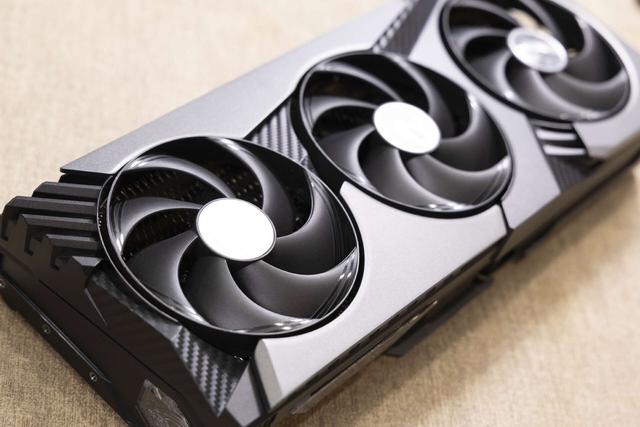

微星5070 Ti 16G神龙限定版的显卡的具体尺寸为359mm*145mm*65mm，重量高达1952g，整体配置三风扇模组，碳纤维纹理的塑料框架内侧嵌有RGB灯带，主要部分覆盖的金属装甲，外观十分霸气。

三把散热风扇是微星最新款的暴风7风扇，采用极具标志性环形连叶设计，扇叶表面增加龙鳍共结构，能进一步增加风压，提升强导流作用。

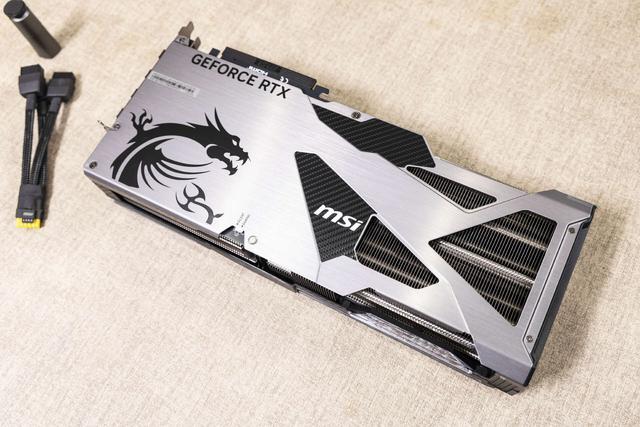

显卡的金属背板表面使用了拉丝工艺进行处理，供电接口为16Pin 12V-2×6，并提供了实体双BIOS开关，能实现静音和高性能两种工作模式的快速切换。

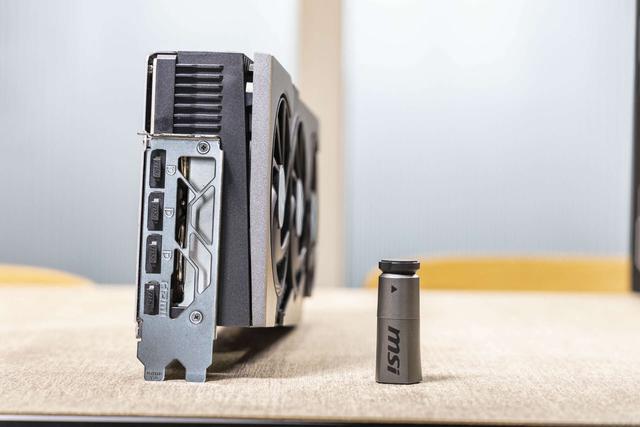

显卡有三个 DisplayPort 2.1b 端口和一个 HDMI 2.1b 端口，可以同时支持四个显示设备。DisplayPort 2.1b 连接支持高达 8K （165 Hz）或 4K （480 Hz）的分辨率，而 HDMI 2.1b 连接支持高达 8K （60 Hz）或 4K （120 Hz）的分辨率，输出性能十分出众。

微星MAG PANO 131L PZ机箱提供了7PCI卡槽，微星5070 Ti 16G神龙限定版虽然厚度达到了3PCI的水平，但是实际只需要2PCI卡槽，小细节优化非常人性化。

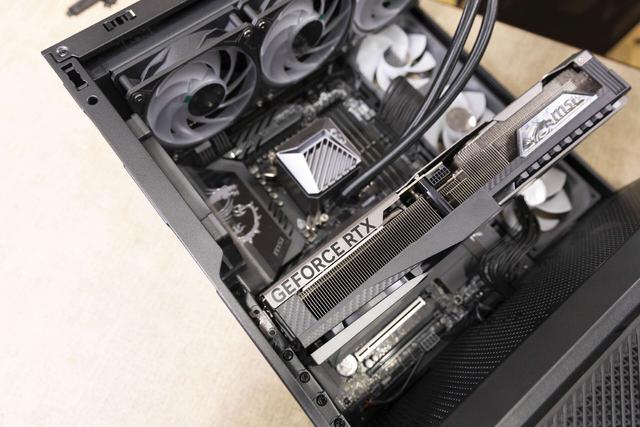

机箱精度非常优秀，所有螺丝孔完美契合，安装大型显卡也非常轻松。

微星MPG X870E CARBON WIFI提供了独立的显卡锁定装置，显卡的安装状态一目了然。

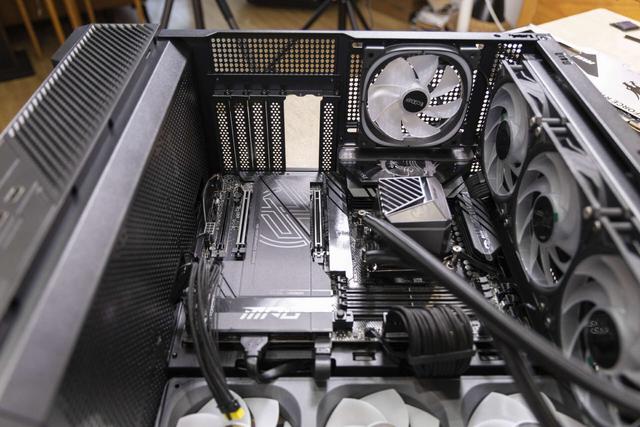

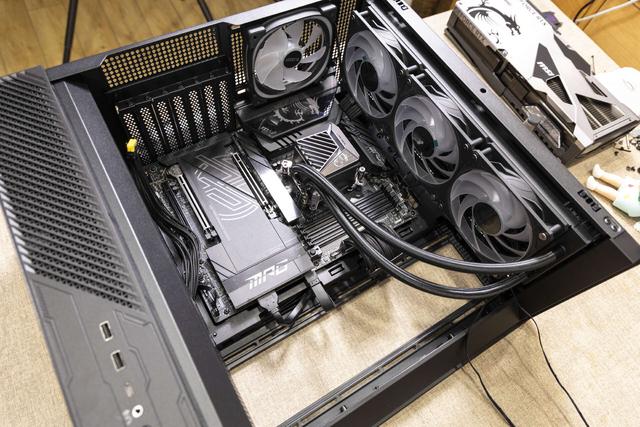

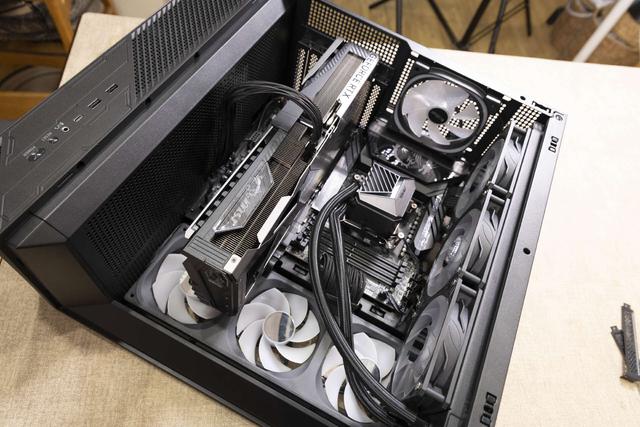

这里为了优化海景房机箱的整体散热性能，我还增加了3把反向风扇，和一把12cm后置散热风扇。机箱侧面的风扇安装位置进行了下沉式的设计，风扇安装好后，不会对长显卡造成影响。

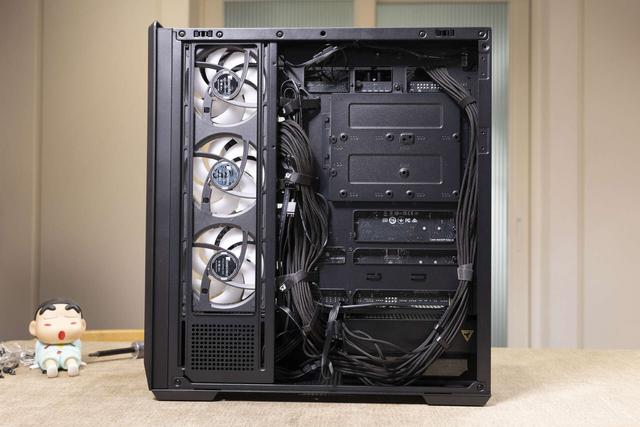

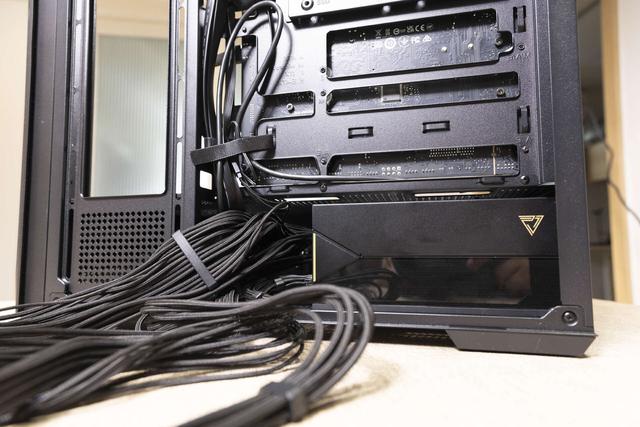

机箱背面走线空间也非常富裕，这里我只是简单整理了一下线束，就已经达到了合格水平。

最终改善背板后，杂乱的线束可以被完美隐藏，并且MESH冲孔设计，给垂直方向的风扇提供了充足的进风量。

使用体验

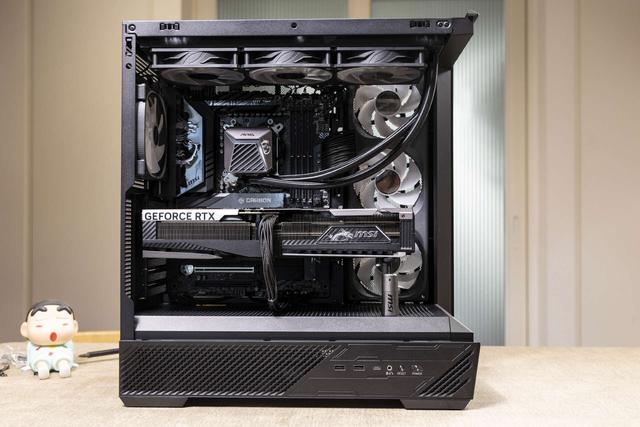

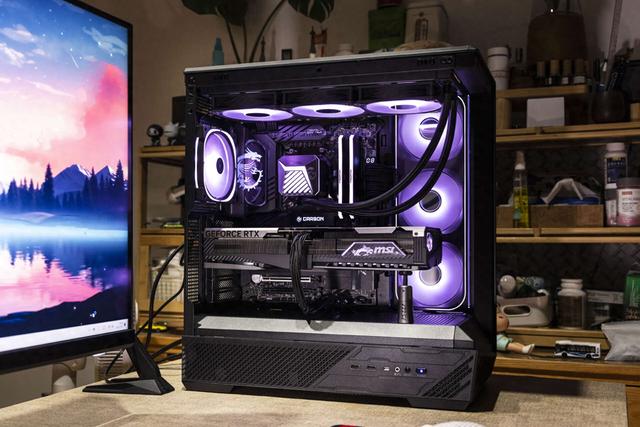

先来看下最终的装机效果，机箱给显卡预留了专门的显卡电源线走线槽，布局非常合理。不过安装大型显卡后，机箱底部3风扇是否安装需要进行考量。

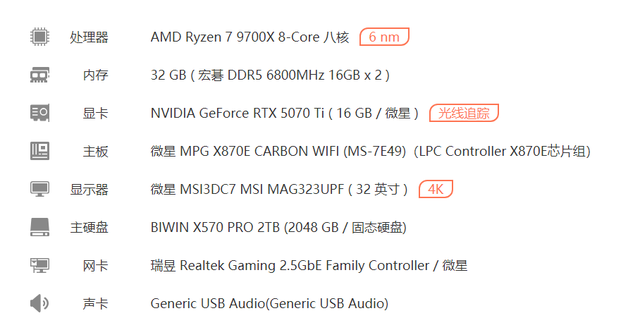

这套主机的硬件配置如上，采用的是9700X+MPG X870E暗黑+5070 Ti 16G神龙限定版的组合。

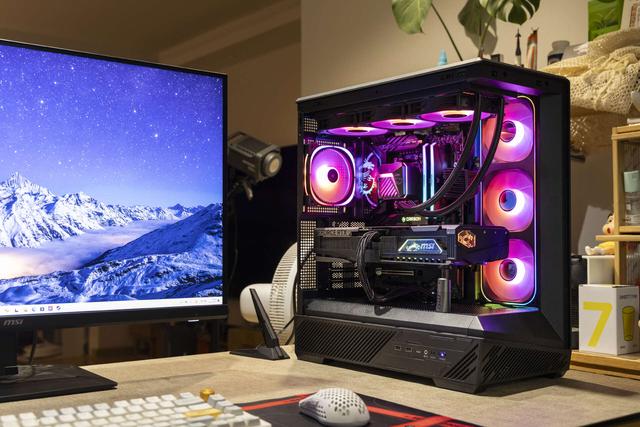

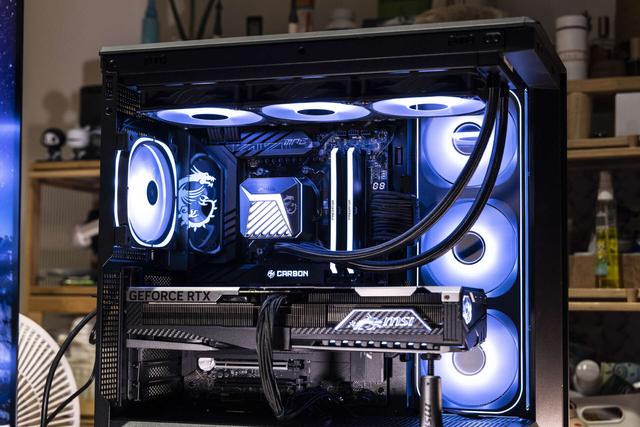

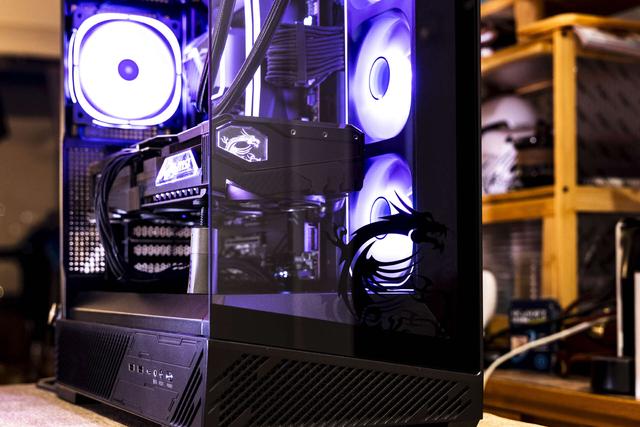

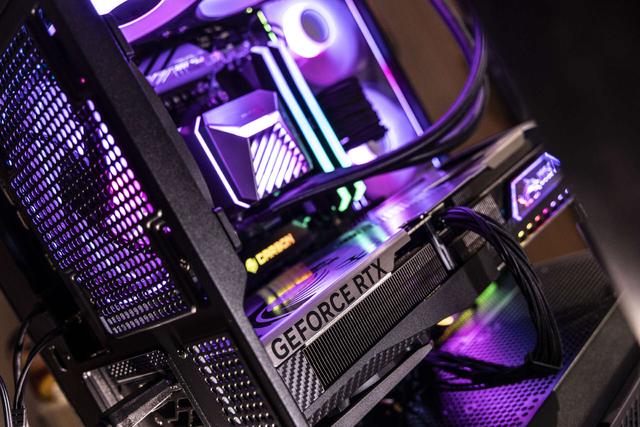

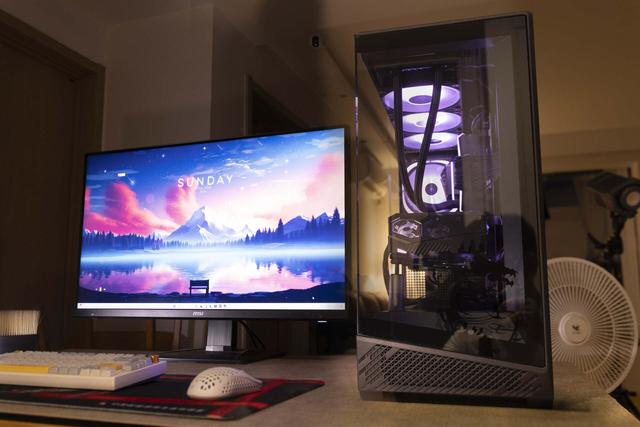

主机点亮后的效果还是非常炫酷的，配合无框海景房布局，展示效果基本拉满。

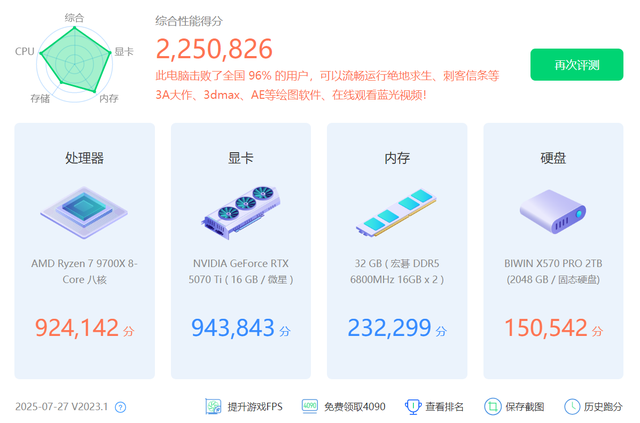

性能方面，这套主机在最新版鲁大师的测试中，可以获得225W分的成绩。这里CPU和内存进行超频后还能有不小的提升空间。

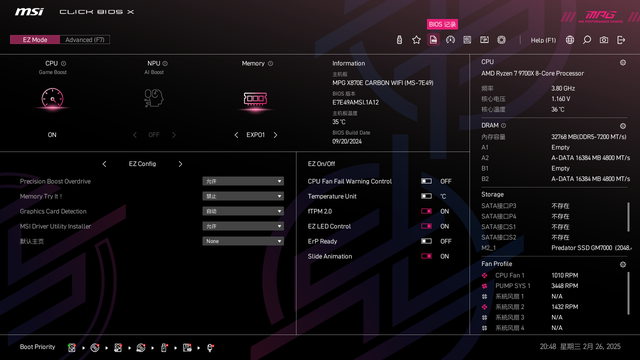

微星MPG X870E CARBON WIFI的主板BIOS界面非常简洁，提供了EZ Mode和Advanced两个菜单，类似玩家们常用的CPU一键超频，内存一键超频，PBO设置，Memory Try It等功能，就直接集成在了一起，所见所得的布局非常人性化。

在BIOS中开启105模式后，在CPU-Z测试中，实测AMD 9700X单线程分数为870，多线程成绩则为8679分。

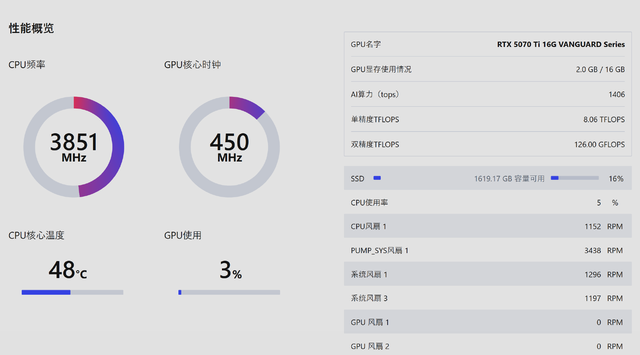

在室温27℃的环境下，待机温度可以维持在48℃。

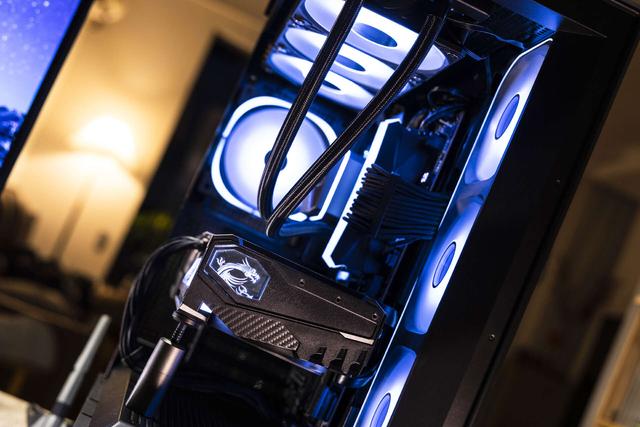

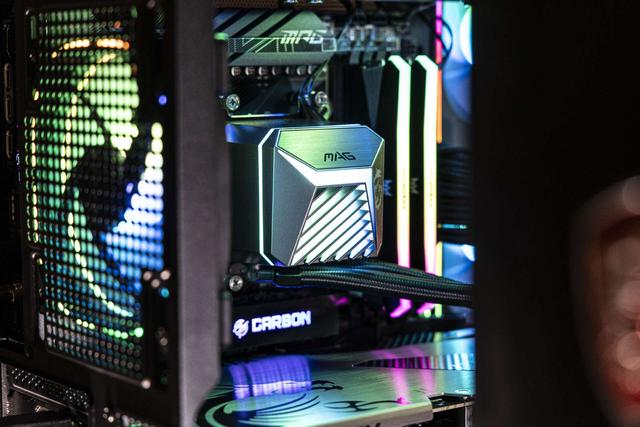

MAG CORELIQUID A15 360冰刃的RGB灯效表现，个人感觉并不输给高端LCD大屏冷头，甚至更有质感。

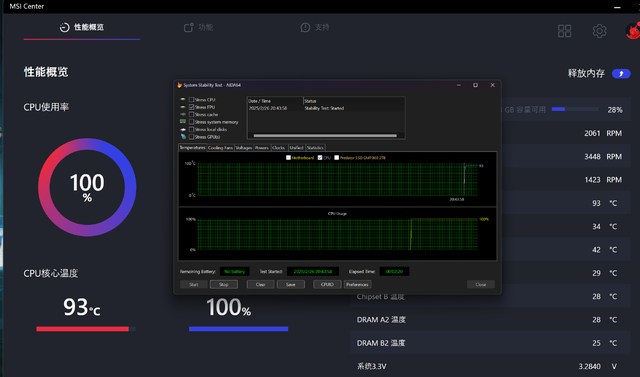

这里对CPU进行FPU烤机，可以看到处理器温度依然可以稳定在93℃，此时9700X的功耗已经飙升至140W。

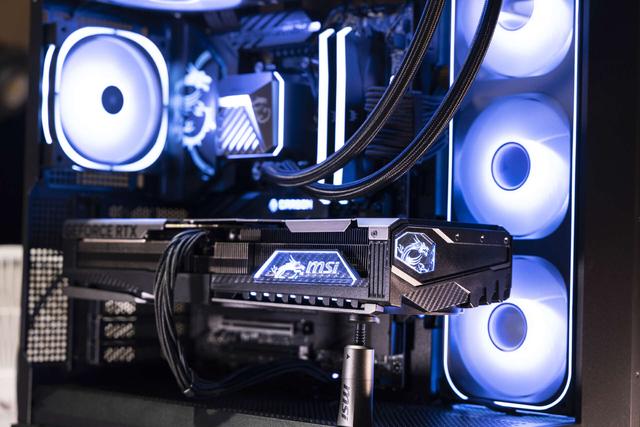

微星5070 Ti 16G神龙限定版设置了立体的RGB灯效，包括正面风扇侧面，显卡顶部和显卡尾部位置等。这些RGB灯效不仅能够为显卡外观增添酷炫的视觉效果，还可以通过微星自家的软件进行控制，玩家可以根据自己的喜好和机箱整体风格，自定义灯效颜色、亮度、闪烁模式等，打造个性化的主机灯光氛围。

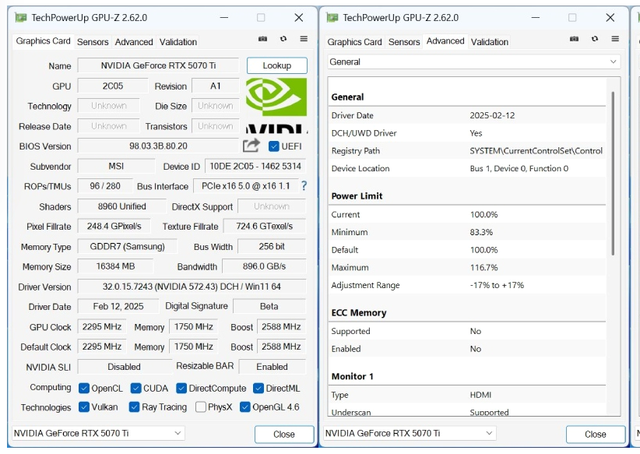

通过GPU-Z，可以看到微星5070 Ti 16G神龙限定版的默认功耗是300W，最高可放开至350W。

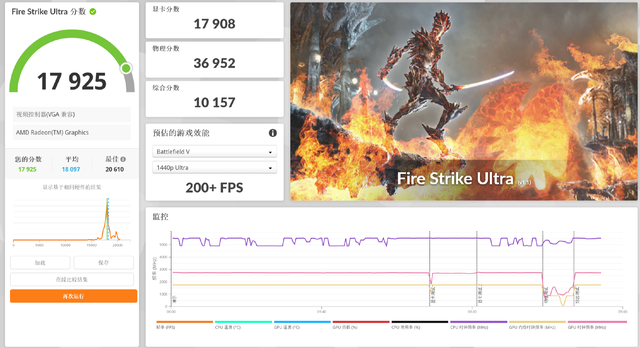

基准测试方面，Fire Strlke Ultra，得分17925分，显卡独立得分17908分。

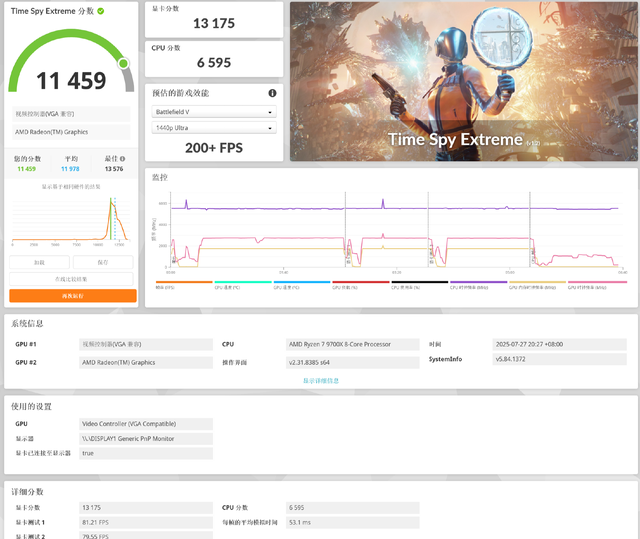

TimeSpy Extreme下，显卡4K分辨下DirectX12性能的基准测试得分11459分，显卡独立得分13175分。

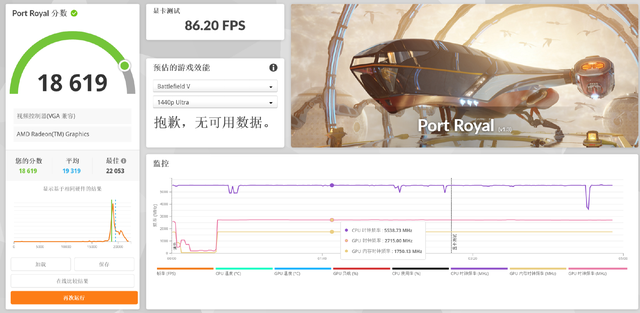

光追表现方面，Port royal测试得分18619分。

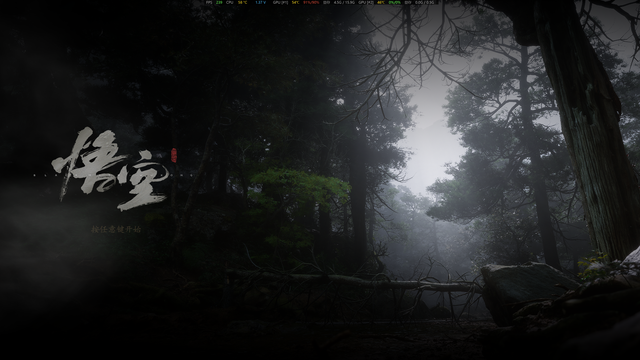

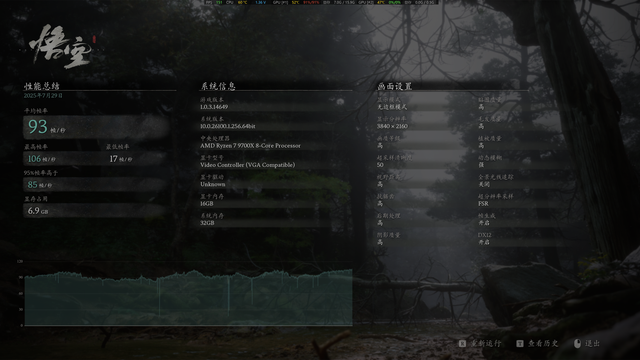

游戏表现方面，这里用大家熟悉的《黑神话：悟空》作为参考。

在4K高画质的设定下，可以获得93帧的成绩。

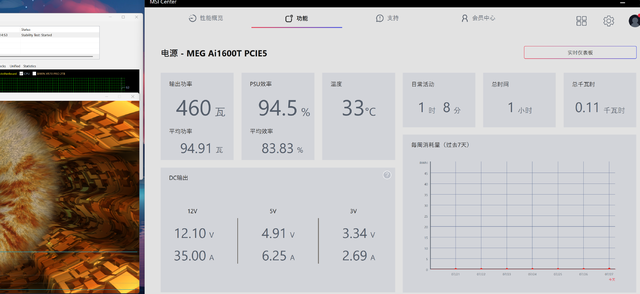

主机功耗方面，在CPU+GPU双烤模式下，总功耗可以稳定在460W。平均转换率高达94.91%，通过MSI CENTER软件可以看到，此时电源温度仅为33℃。

总结

这套使用微星MAG PANO 131L PZ机箱搭建的主机我自己是非常满意的，性能，颜值，噪音控制都能达到我的心理预期。机箱无边框海景房设计，让主机的展示效果极为出色，较为紧凑的机身尺寸，也能轻松摆在桌面使用，位于电源仓侧面的IO模块也便于用户日常的操控，这样一款精致紧凑，可以兼顾游戏和工作的主机，是否能符合你的心意呢！？
