弱电箱到客厅只有一根网线，如何实现有线mesh组网？组网黑科技
AI科技
2025年10月21日 06:41 0
admin
最近遇到一个问题，书房电脑连WiFi玩游戏延迟太高了，原因是：客厅到弱电箱只预埋了一根网线，主路由放在客厅，其他房间的网线汇聚在弱电箱，有线网口不能使用。

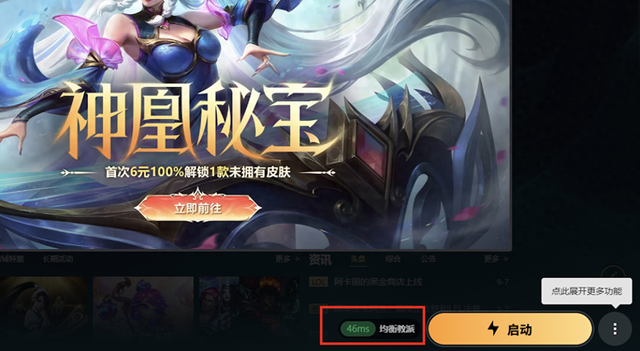

▲ 一直没折腾是办公用WiFi没问题呀，玩游戏顶着40多ms的延迟，害我输了好几把，这能忍啊？

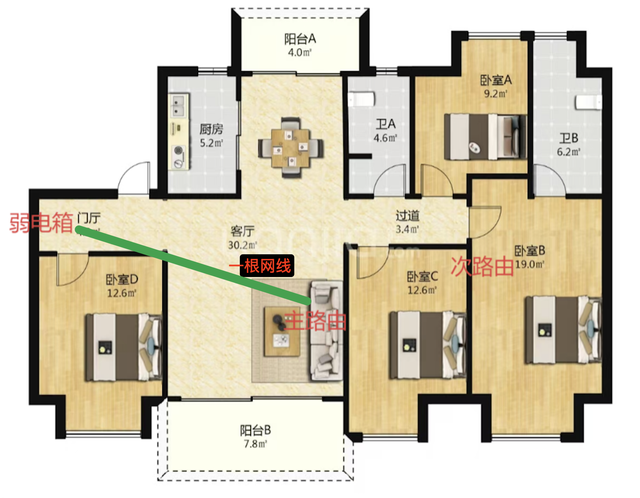

▲ 找了一个示意图：弱电箱到客厅一根网线
相信很多人都有这个情况，本质是弱电箱基本在入户玄关，主路由放置客厅如何进行组网的问题。
最好的方案是，装修的时候客厅（或者其他房间）到弱电箱预埋2根以上的网线。
但木已成舟，那么也有2个补救的方法：
- 软路由放到弱电箱，另一台无线路由器在客厅设置成AP模式提供WiFi信号。
- 使用网管型交换机实现单线复用，客厅的一根网线同时承担WAN+LAN的流量。
我没有使用软路由，所以选择第二种方式，刚好华硕BE86U支持设置VLAN，那么随便添置一台管理型交换机即可。
VLAN实现单线复用
如果你的主路由不支持VLAN功能，那么需要两台支持VLAN功能的交换机，支持的话仅需一台，华硕BCM4916、BCM4912系列都支持；爱快路由器也支持、OpenWrt看固件。
看到VLAN不要怕，并不复杂，简单介绍一下：
VLAN（Virtual Local Area Network）虚拟局域网，简单来说就是把一个物理网络"虚拟"分割成多个独立的逻辑网络。
这里主要使用802.1Q协议的VLAN：
802.1Q是IEEE制定的VLAN标准协议，通过在以太网帧中插入4字节的VLAN标签来实现虚拟局域网功能。标签包含12位VLAN ID（支持4094个VLAN）和3位优先级字段。协议定义了两种端口模式：Access端口连接终端设备，自动添加/移除标签；Trunk端口连接网络设备，保持标签传输多VLAN数据。这使得一根物理网线可以承载多个逻辑网络，实现网络隔离、提升安全性和管理效率。

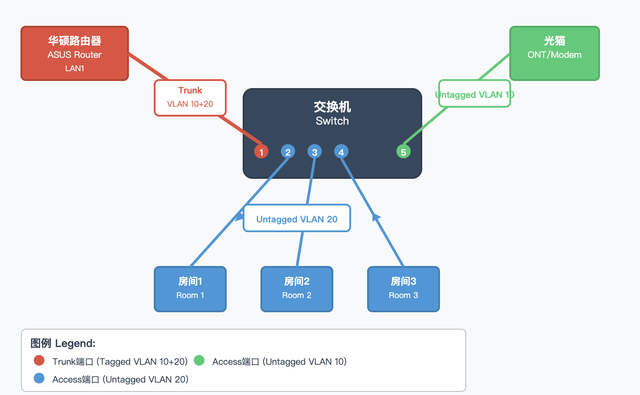

网络拓扑图
这是我的实现单线复用的拓扑图，并不复杂。
- VLAN10设定为WAN流量，VLAN20设置为LAN流量
- 2、3、4网口为Access端口连接房间，VLAN20
- 5号网口为Access端口连接光猫，VLAN10
- 1号网口设置为Trunk端口连接主路由：VLAN10+VALN20
交换机设置

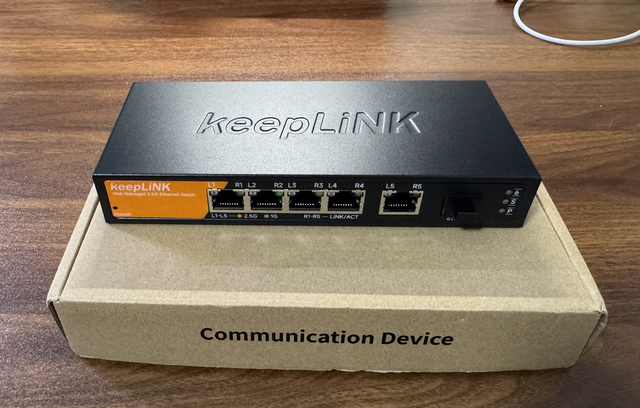

每个品牌的交换机管理界面不同，设置方式是大同小异的，我这个交换机连个logo都没有，用的一个公版后台，优点是有5个2.5G网口+1个万兆SPF+网口，比4+2光口的交换机实用点。

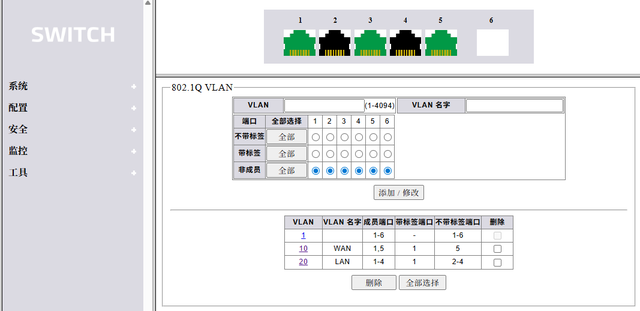

▲ 按照拓扑图设置，1号口为复用接口（。Trunk）需要设置为带标签，5号口不带标签。

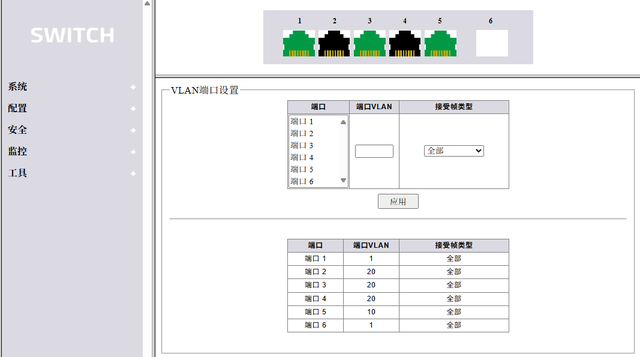

▲ PVID设置：Trunk口为默认1，其他的设置为对应VLAN ID

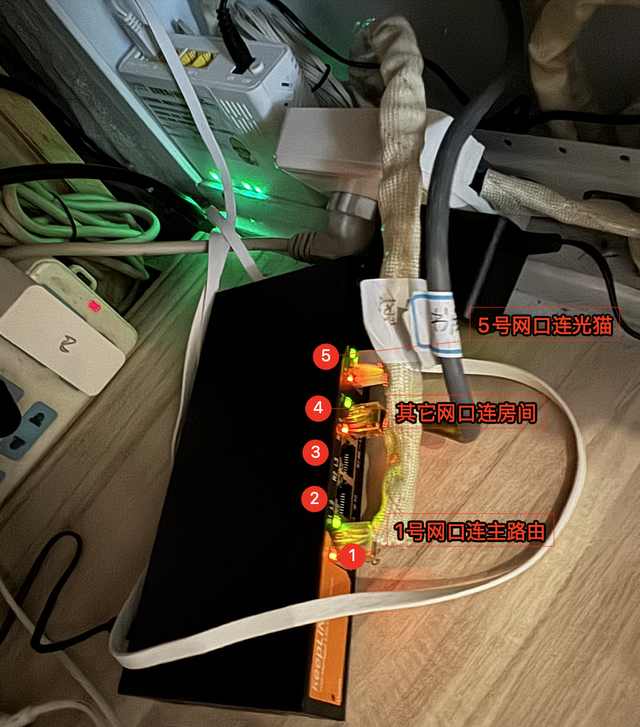

OK，交换机仅需设置两步：VLAN ID 和 PVID，然后保存应用生效或者重启一下生效；然后交换机按照规划进行物理接线。
华硕BE86U设置VLAN

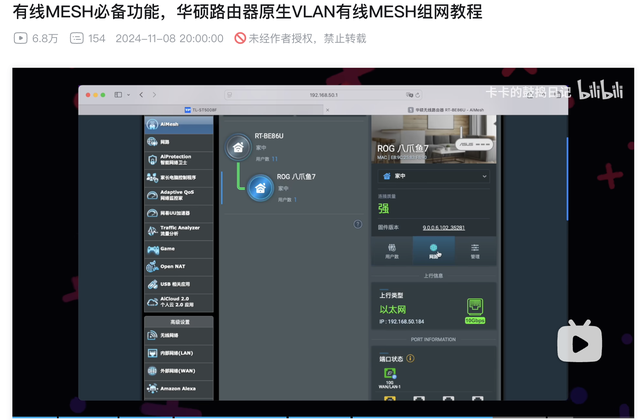

设置参考了B站UP主@卡卡的鼓捣日记，感谢大佬的贡献！
很简单一共2步，我测试了但拨号失败，联机中断，经过2天的反复折腾、调整交换机（其实前面交换机没错）、以及路由器和光猫终于找到了原因，分享给大家。
第一步：WAN拨号设置
交换机的1号网口（Trunk端口）连接华硕BE86U的WAN口

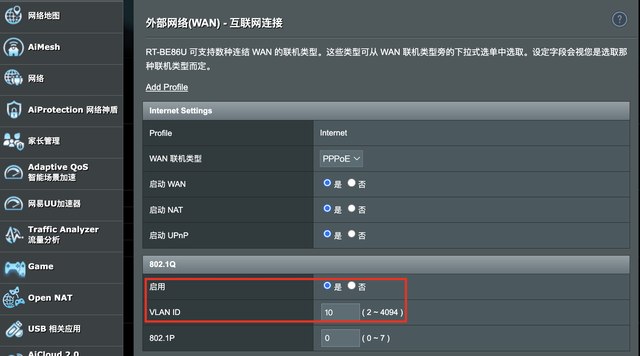

▲ 启用802.1Q协议，VLAN ID填入设置的WAN口数值，我这里是10，然后应用。

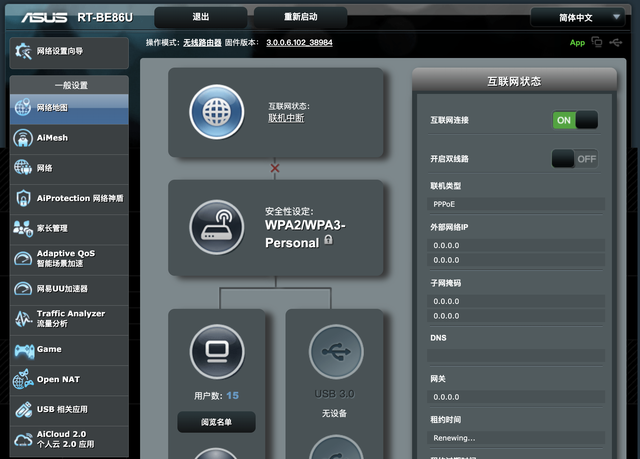

▲ 一定要到首页看是否拨号成功，正常是拨号成功的，我这里失败，往下看。

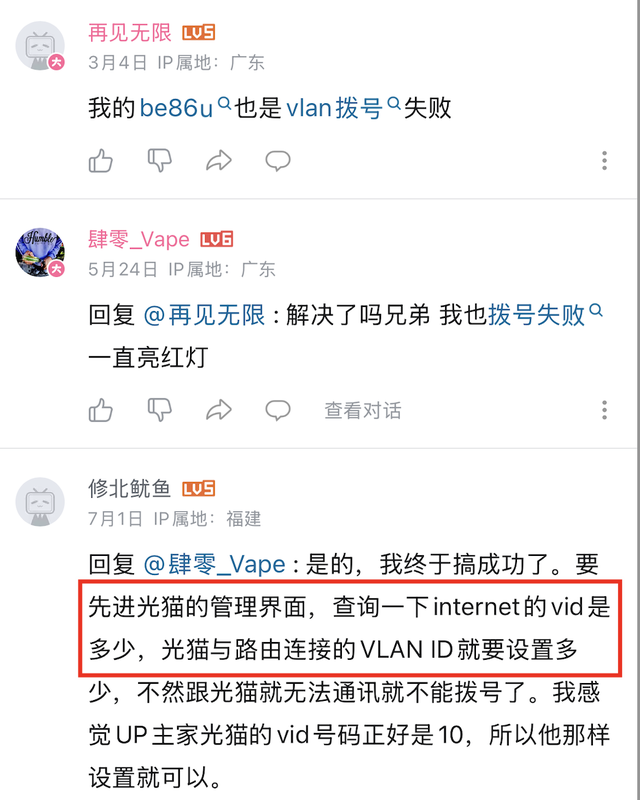

▲ 查看了评论有B友同样的问题搞成功了，说查询了光猫的互联网VLAN ID是多少，WAN也要设置多少才行，否则无法通讯。

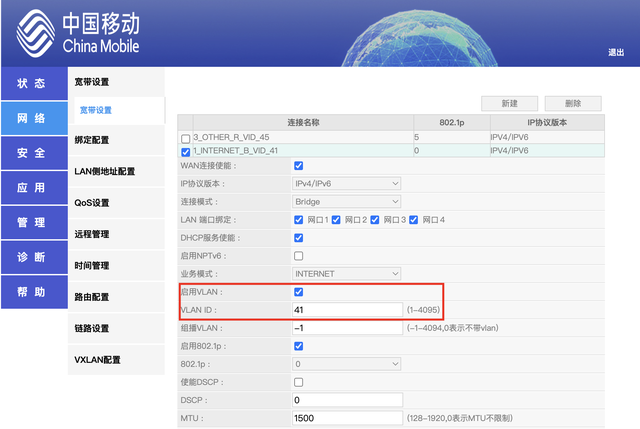

▲ 进入光猫后台查看internet的VLAN ID是41
▲ 我在交换机里修改了WAN 的VLAN ID为41。
还是拨号失败！

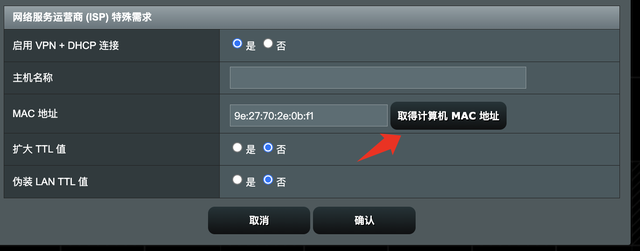

▲ 查询AI得知可能运营商拨号有特殊需求，测试了下点击取得计算机MAC地址（获取的是当前电脑的MAC地址），再次拨号。
终于拨号成功！

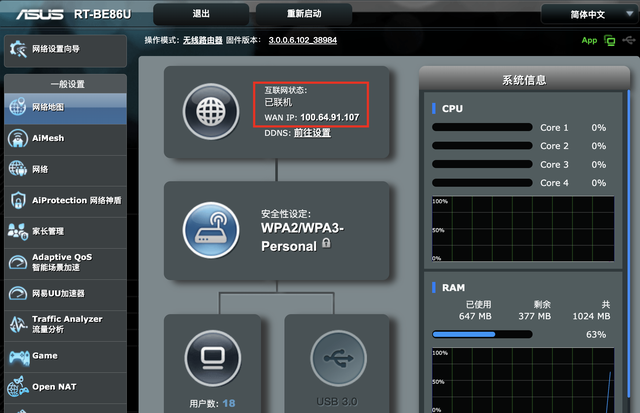

▲ 获取到了WAN IP 通过VLAN ID拨号上网这一步一定要成功，否则后面设置没有意义。
第二步：LAN口设置
其实还是同一根网线，连接的WAN口那根线，不用改动物理设置

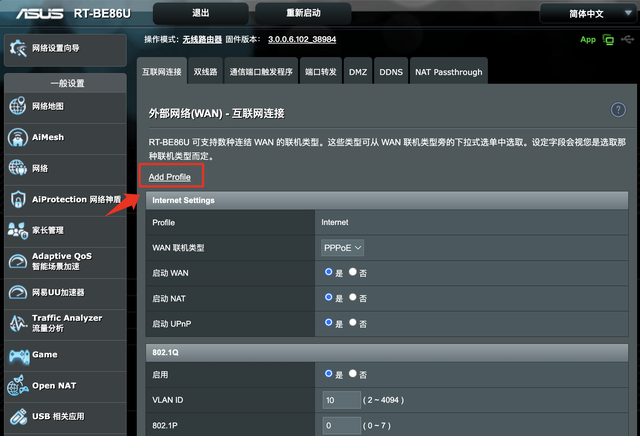

▲ 外部网络 下方点击 ADD Profile 新增一个VLAN线路。

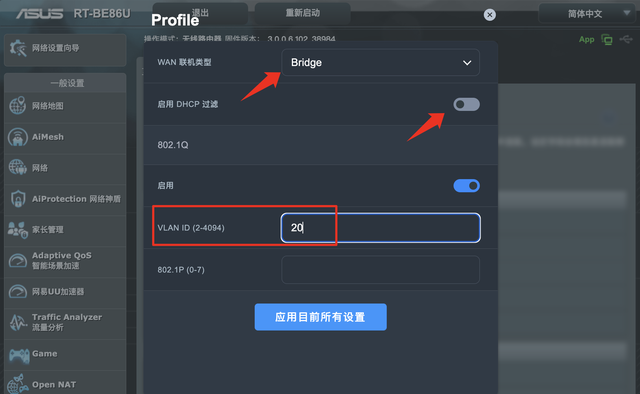

▲ WAN联机类型选择：桥接模式（Bridge），关闭DHCPO过滤，VLAN ID填入前面LAN流量，设置的是 20
华硕BE86U的两步设置搞定！

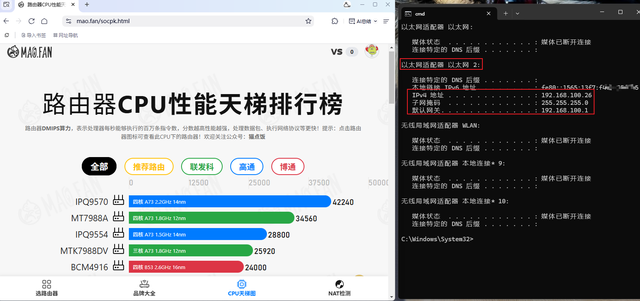

▲ 书房的电脑有线网口获取到IP了，能正常上网了，访问猫点饭天梯图完全OK。

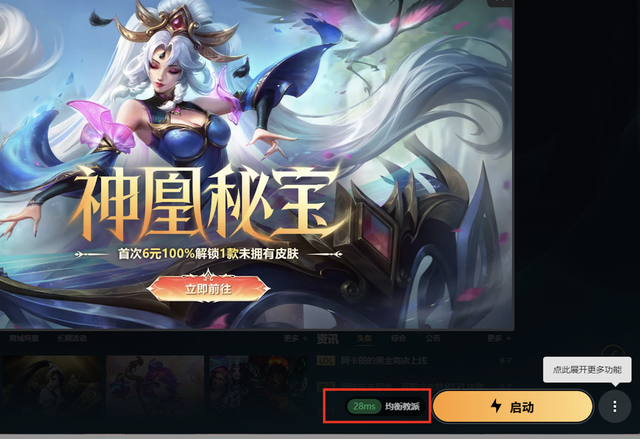

▲ 用上有线网后，延迟到20多ms，对于移动宽带来说很棒了，终于不坑队友了，不说了，我要进游戏了。
总结
单线复用的问题普遍存在，比如有线mesh组网，主路由在客厅，同样的场景，把书房的电脑换成子路由就可以实现有线mesh组网了，稳定性比无线mesh好太多。
管理型交换机150元左右就能搞定，设置也简单，关键是路由器的设置，每个地区的运营商拨号限制有所不同，建议按照以下步骤操作：
- 启用VLAN ID，看是否能拨号成功
- 取得计算机MAC地址后拨号
- 查看光猫internet vlan id，更改对应的再次尝试。
这样走一遍流程应该是包成功的吧。
