前言

小布丁系列充电器是知名品牌小米推出的爆款快充产品，凭借小巧且极具辨识度的外观设计以及优秀的性能和用料，深受广大消费者的欢迎，特别是对于米系设备用户来说。近期小米针对该系列45W款推出了折叠插脚版本，以进一步满足用户的出行携带需求。

小米新款45W小布丁充电器型号为MDY-18-EZ，产品机身设计更为圆润，同时配备新国标折叠插脚进一步提升了使用安全性和便携性。此外45W PD/小米私有快充保证了手机、平板以及部分轻薄笔记本的快充体验。下面我们就一起来详细了解这款新品。

小米45W氮化镓小布丁充电器开箱

包装盒正面印有小米品牌logo、充电器名称以及外观图。

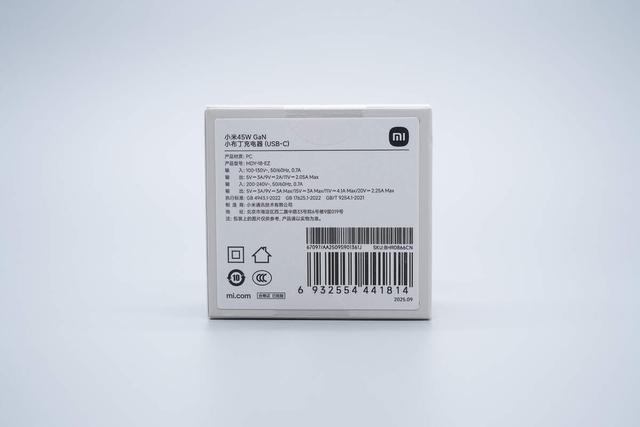

背面贴有产品参数贴纸。

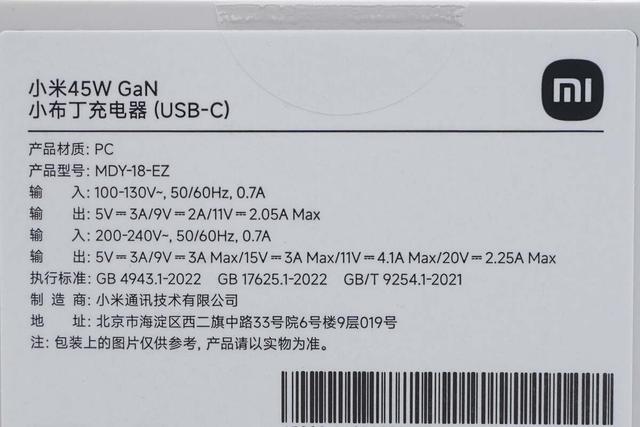

贴纸上参数特写，下面到产品实物展示环节再介绍。

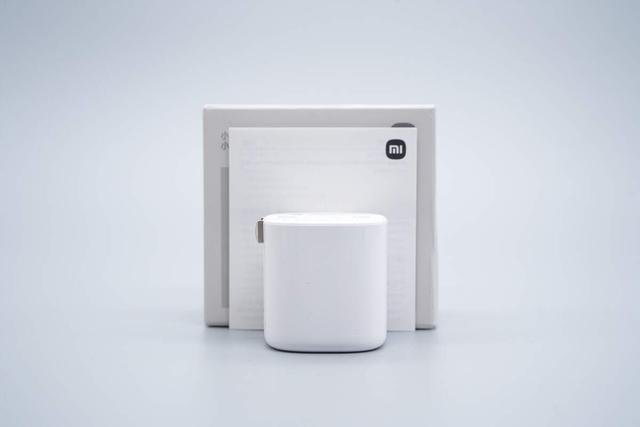

包装内含充电器以及说明书。

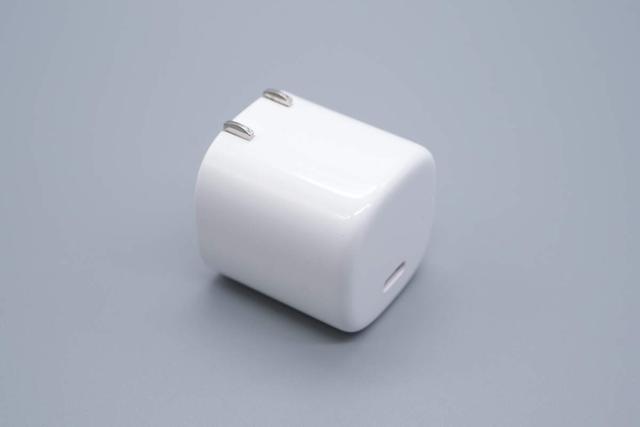

小米新款45W小布丁充电器腰身与顶面采用一体式白色亮面外壳，不仅周身延续了系列的圆润造型设计，同时顶部边缘同样圆润过渡。

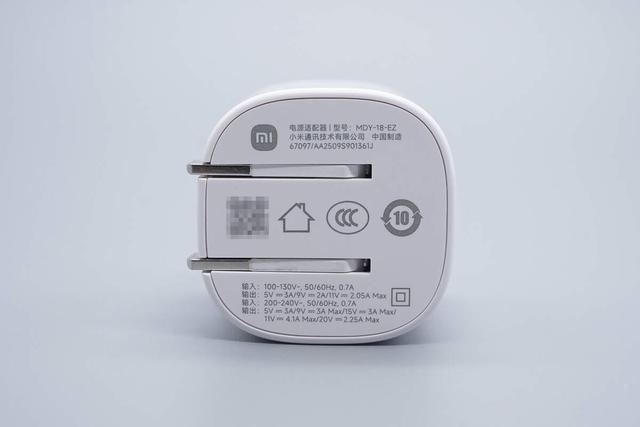

输入端外壳印有充电器参数信息，产品通过了国家CCC强制认证。

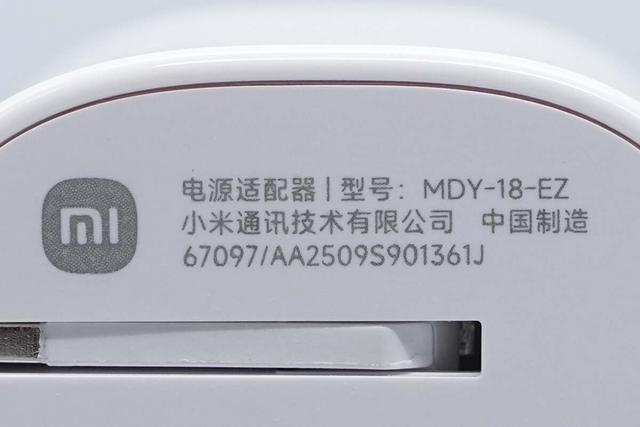

充电器型号为MDY-18-EZ，制造商为小米通信技术有限公司。

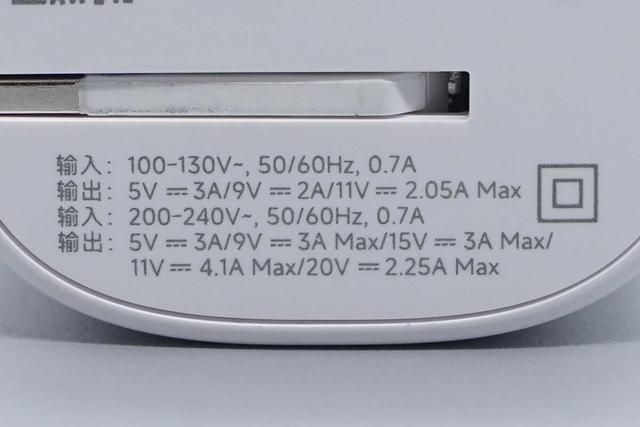

充电器参数特写

输入：100-130V~50/60Hz 0.7A

输出：5V3A、9V2A、11V2.05A Max

输入：200-240V~50/60Hz 0.7A

输出：5V3A、9V3A、15V3A、11V4.1A、20V2.25A Max

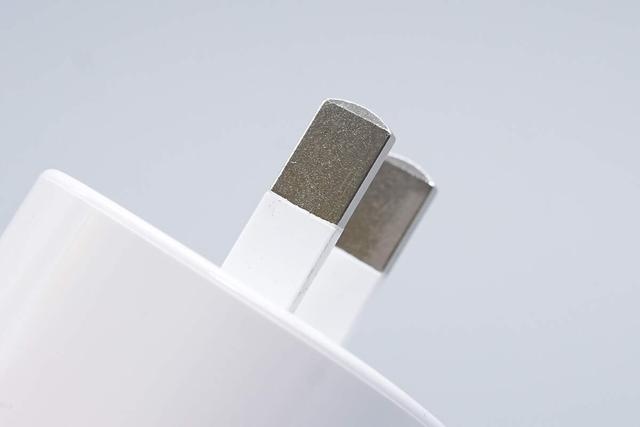

充电器配备符合新国标标准的全新半包胶折叠插脚，更加便携同时有效避免误触风险。

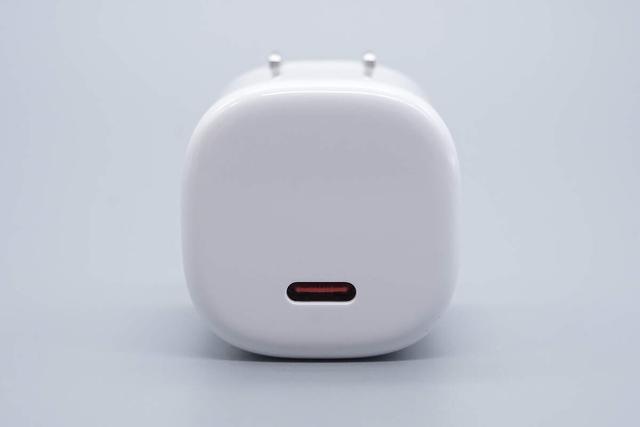

输出顶面配备单USB-C接口。

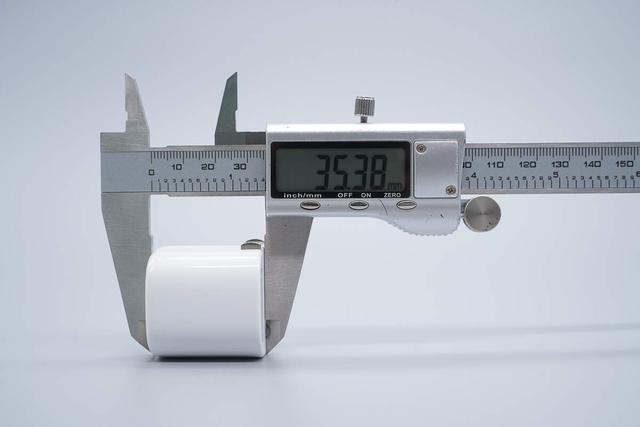

实测充电器机身高度为35.38mm。

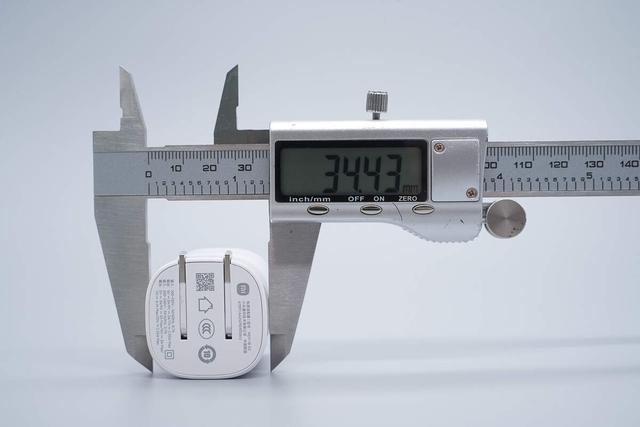

宽度为34.43mm。

厚度为34.34mm。

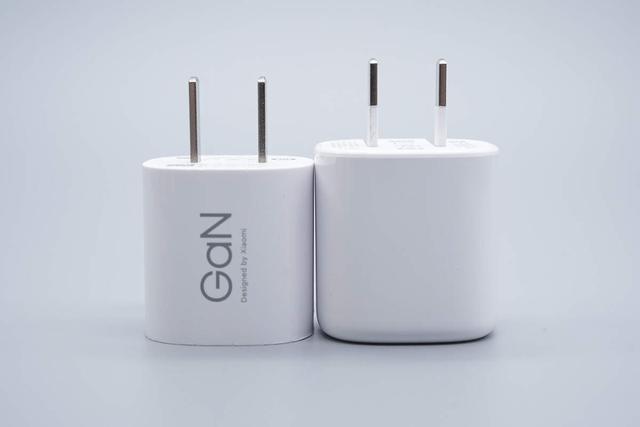

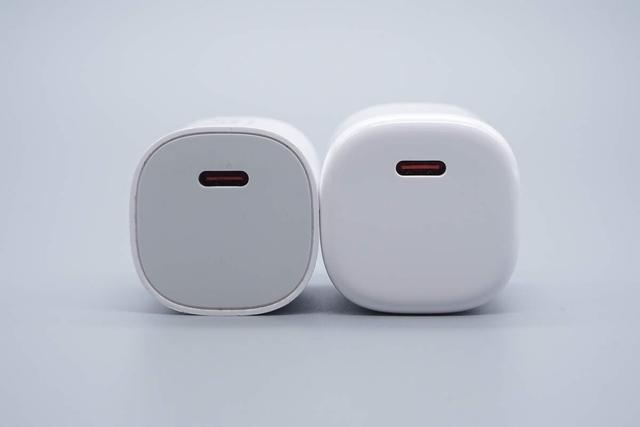

和老款45W小布丁充电器（左）放在一起对比，由于采用折叠插脚设计，新款的机身要长一点。

此外横截面要稍大一圈。

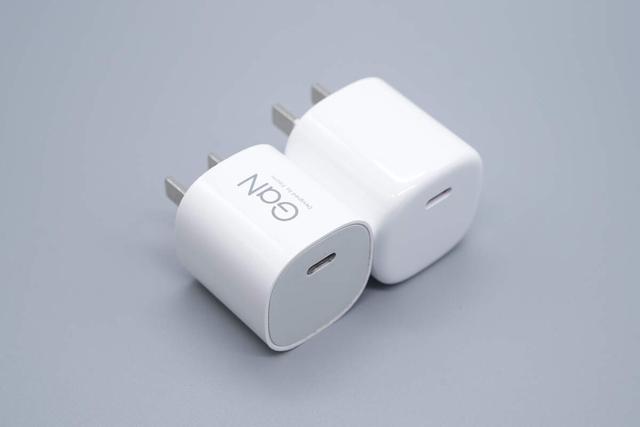

实际两款45W小布丁充电器放在一起的三围观感差不多。

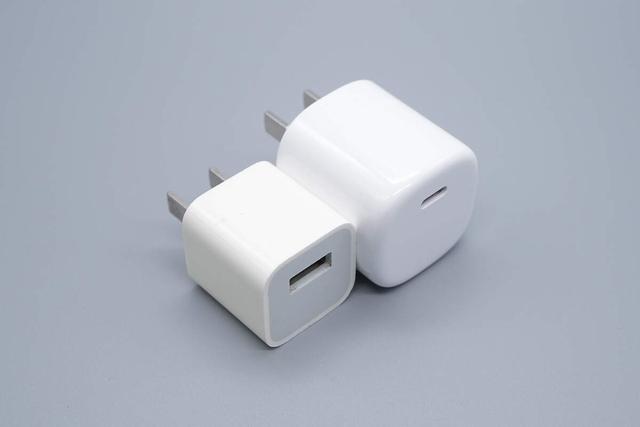

和苹果5W充电器放在一起对比，小米这款性能极大提升的情况下，机身仅稍大了一些。

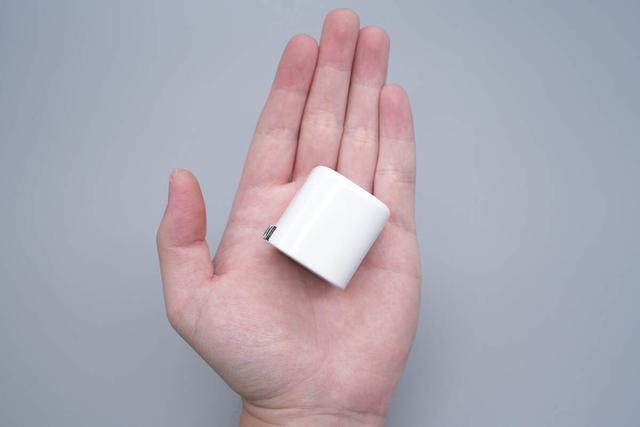

产品拿在手上的大小直观感受，小巧精致。

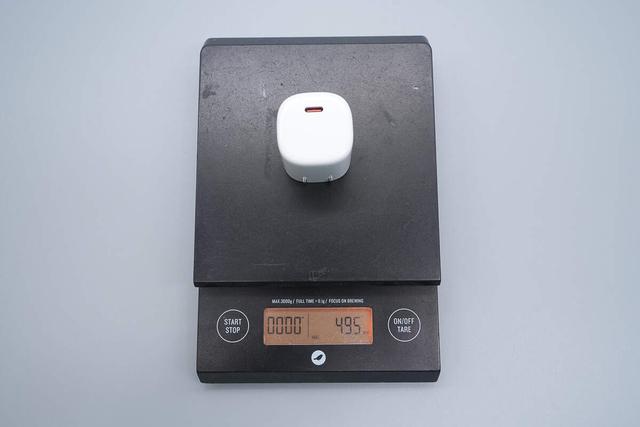

另外测得充电器重量约为50g。

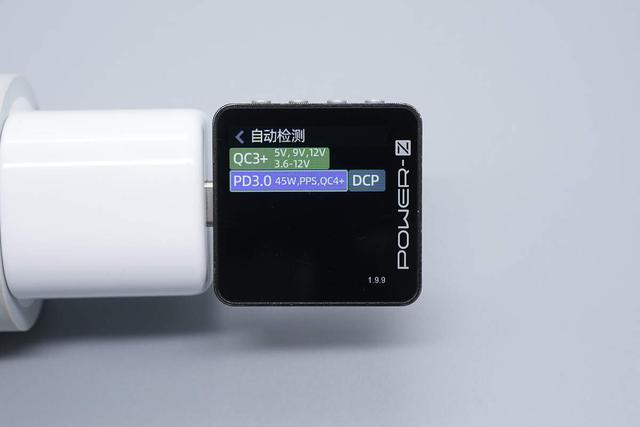

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3+/4+、PD3.0、PPS、DCP充电协议。

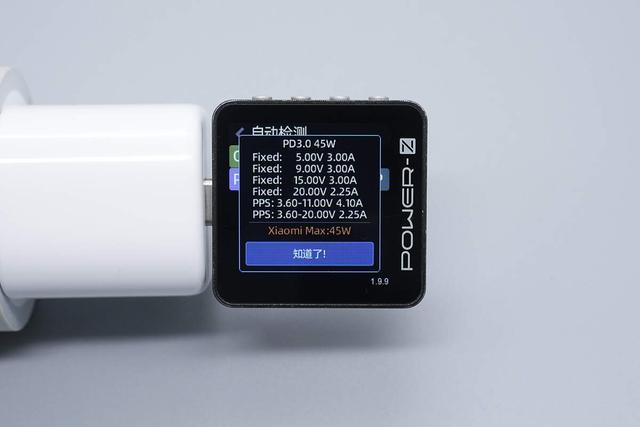

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.6-11V4.1A、3.6-20V2.25A两组PPS电压档位。

使用小米这款45W氮化镓小布丁充电器给小米17 Pro Max充电，测得充电功率约为36.1W。

小米45W氮化镓小布丁充电器拆解

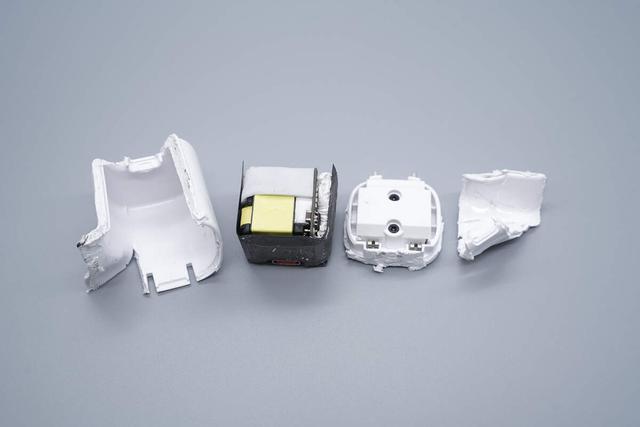

暴力切割外壳取出充电器内部模块。

插脚采用塑料壳以及螺丝完全封装固定，通过金属弹片接触PCBA模块通电。

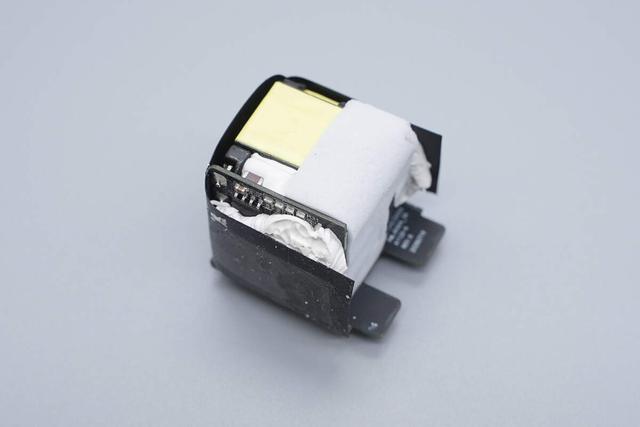

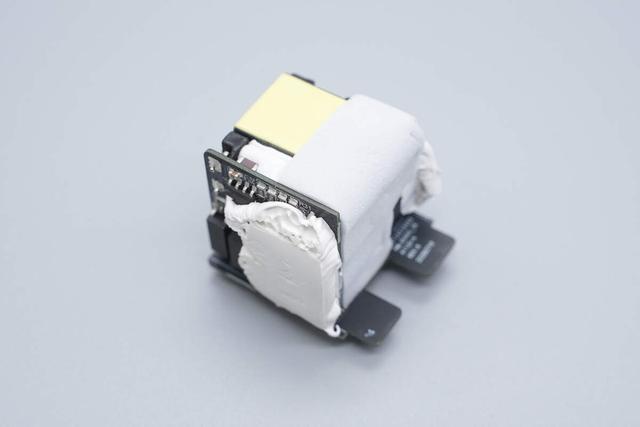

PCBA模块输入端贴有白色海绵，两侧以及输出端包裹石墨绝缘散热贴。

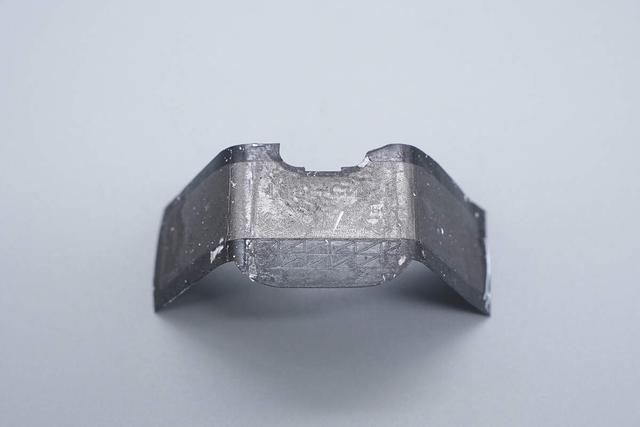

石墨绝缘散热贴特写。

此外侧边小板背面以及变压器等器件间的风险填充白胶加固。

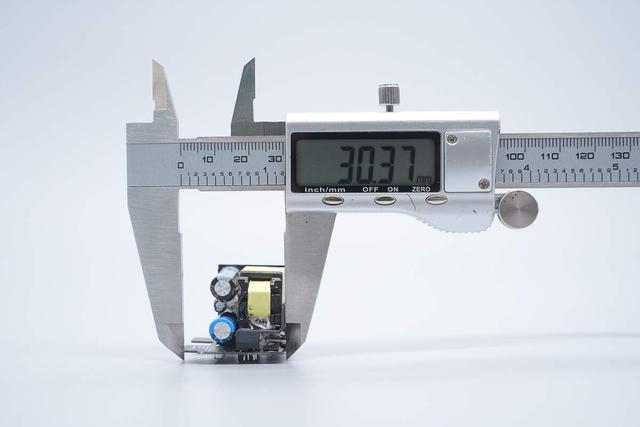

将白胶清理掉，实测PCBA模块长度为30.37mm。

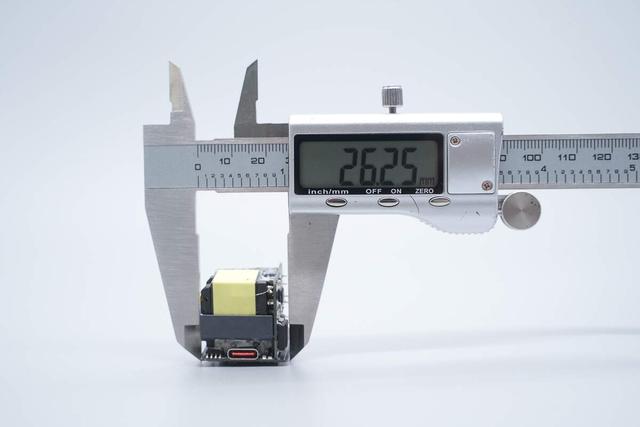

宽度为26.25mm。

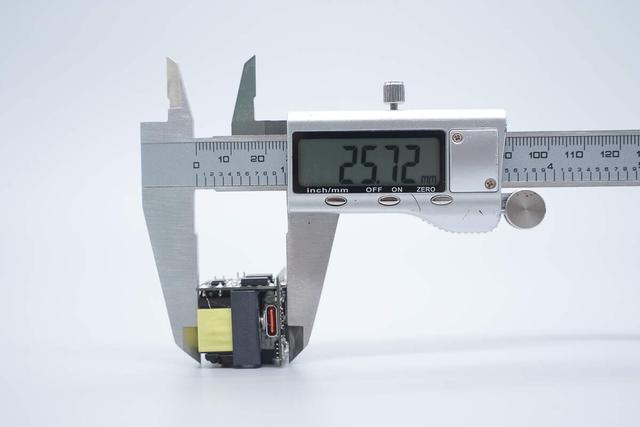

厚度为25.72mm。

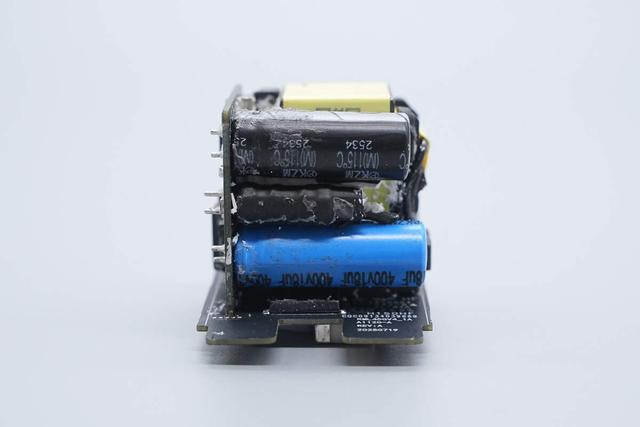

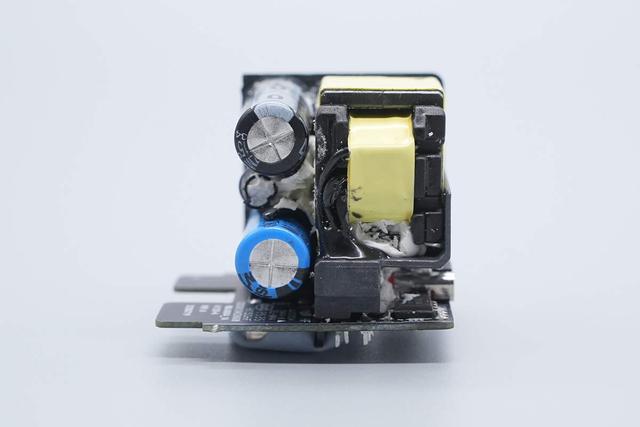

模块输入端一览，侧边小板上焊接工字电感以及两颗高压滤波电解电容。

此外板子正面还设有变压器，变压器一侧外套塑料壳进行初次级隔离，同时起到支撑加固作用。

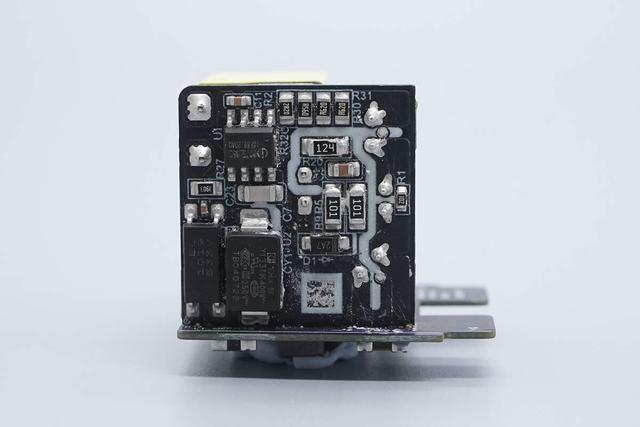

侧边小板背面设有电源主控芯片、光耦以及贴片Y电容。

另一块板子背面设有贴片保险丝、协议芯片以及输出VBUS开关管。

将模块拆分，小板正面设有整流桥、同步整流芯片和输出滤波固态电容。

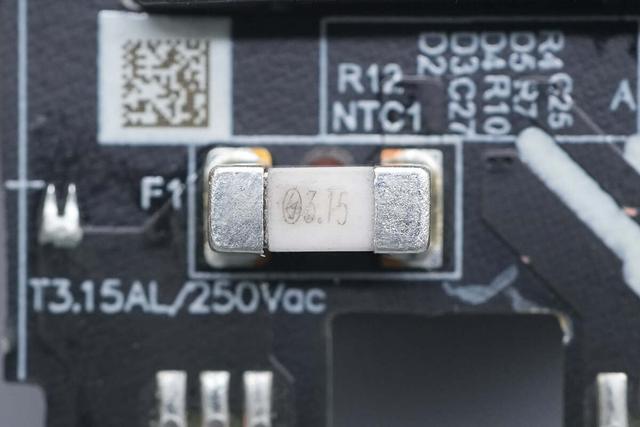

贴片保险丝来自贝特电子，额定电流3.15A。

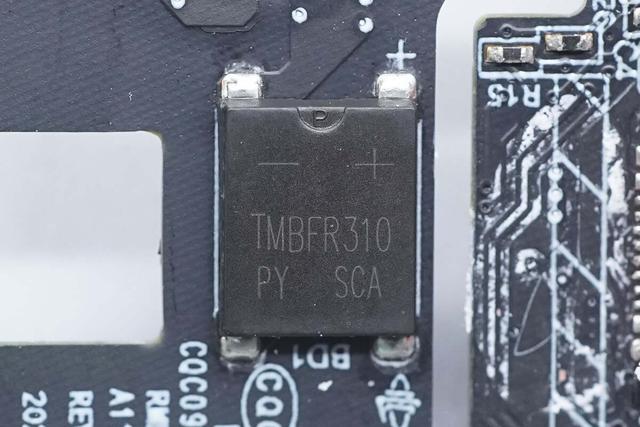

整流桥来自平伟，型号TMBFR310，规格为3A 1000V，采用TMBF封装。

高压滤波电解电容来自Koshin东佳，规格为400V15μF。

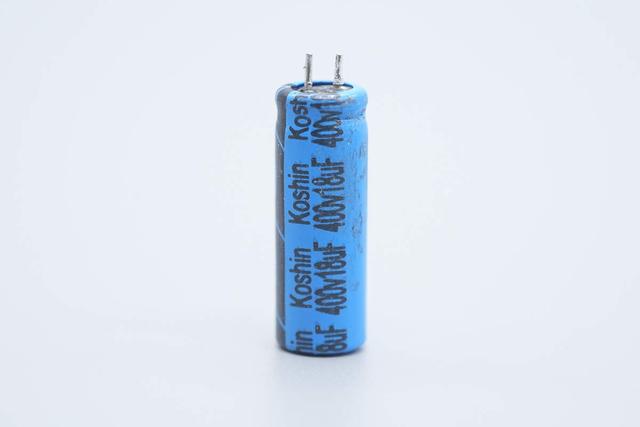

另外一颗也是来自东佳，规格为400V18μF。

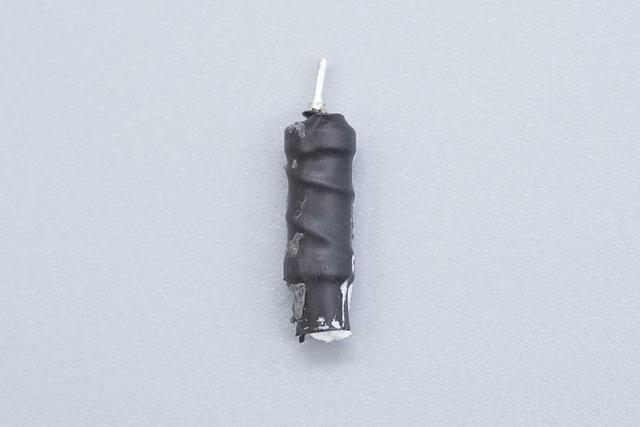

工字滤波电感外套热缩管绝缘保护。

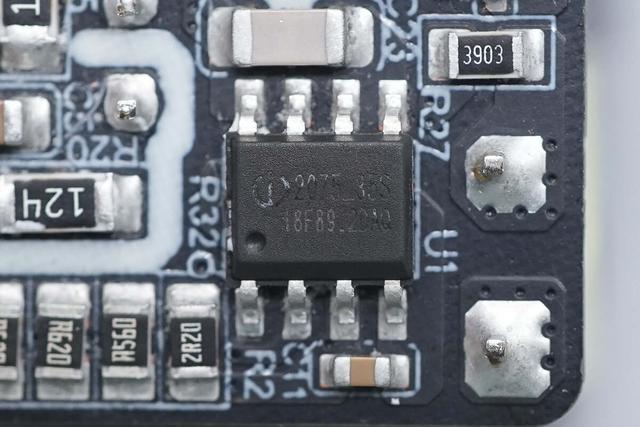

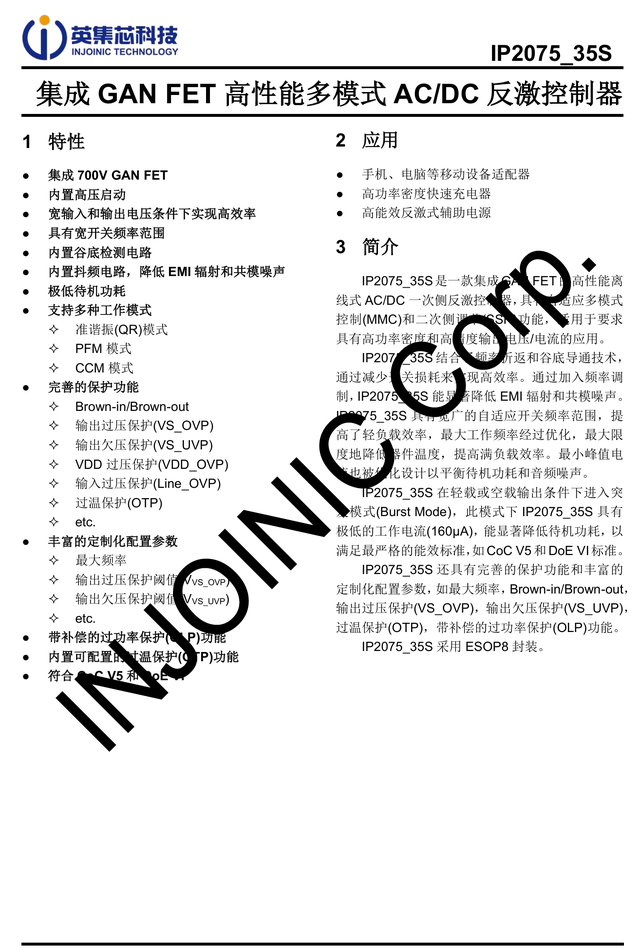

电源主控芯片来自英集芯，型号IP2075_35S，这是一款集成GANFET的高性能离线式AC/DC一次侧反激控制器，具有自适应多模式控制(MMC)和二次侧调节(SSR)功能，适用于要求具有高功率密度和高精度输出电压/电流的应用。

IP2075_35S结合了频率折返和谷底导通技术，通过减少开关损耗来实现高效率。通过加入频率调制，能显著降低EMI辐射和共模噪声。IP2075_35S具有宽广的自适应开关频率范围，提高了轻负载效率，最大工作频率经过优化，最大限度地降低器件温度，提高满负载效率。最小峰值电流也被优化设计以平衡待机功耗和音频噪声。

IP2075_35S在轻载或空载输出条件下进入突发模式(Burst Mode)，此模式下芯片具有极低的工作电流(160µA)，能显著降低待机功耗，以满足最严格的能效标准，如CoCV5和DoEVI标准。

IP2075_35S还具有完善的保护功能和丰富的定制化配置参数，如最大频率，Brown-in/Brown-out，输出过压保护(VS_OVP)，输出欠压保护(VS_UVP)，过温保护(OTP)，带补偿的过功率保护(OLP)功能。 IP2075_35S采用ESOP8封装。

变压器特写。

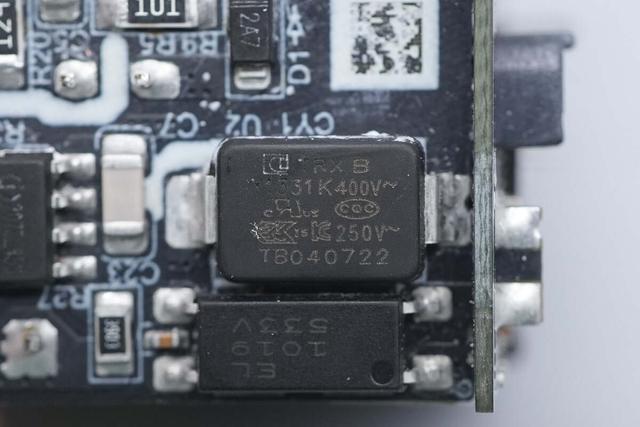

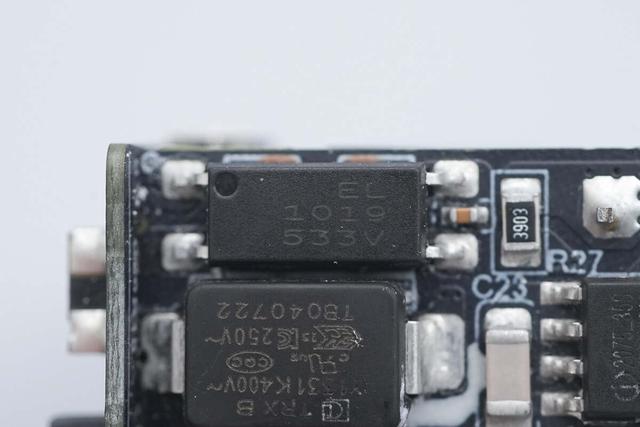

亿光EL 1019光耦用于输出电压反馈。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1331K。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

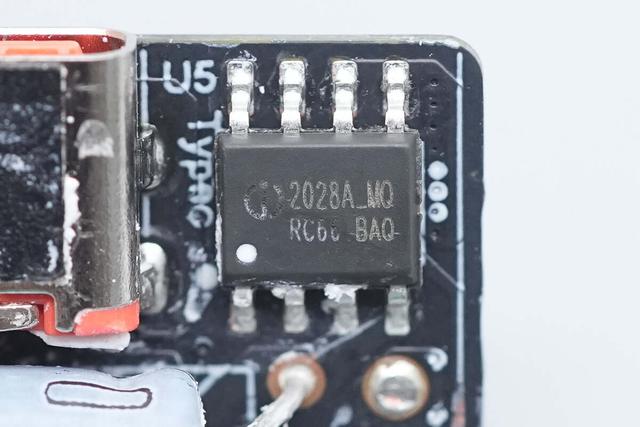

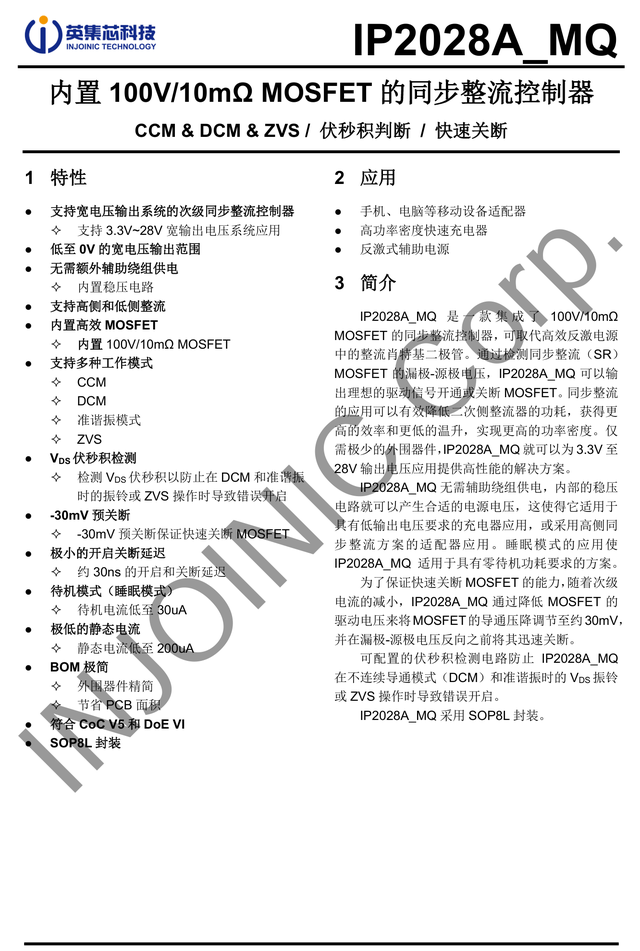

同步整流芯片来自英集芯，型号IP2028A_MQ，这是一款集成了100V/10mΩ MOSFET的同步整流控制器，可取代高效反激电源中的整流肖特基二极管。通过检测同步整流（SR） MOSFET 的漏极-源极电压，芯片可以输出理想的驱动信号开通或关断MOSFET。同步整流的应用可以有效降低二次侧整流器的功耗，获得更高的效率和更低的温升，实现更高的功率密度。仅需极少的外围器件，IP2028A_MQ就可以为3.3-28V输出电压应用提供高性能的解决方案。

IP2028A_MQ无需辅助绕组供电，内部的稳压电路就可以产生合适的电源电压，这使得它适用于具有低输出电压要求的充电器应用，或采用高侧同步整流方案的适配器应用。睡眠模式的应用使IP2028A_MQ适用于具有零待机功耗要求的方案。

为了保证快速关断MOSFET的能力，随着次级电流的减小，IP2028A_MQ通过降低MOSFET的驱动电压来将MOSFET的导通压降调节至约30mV，并在漏极-源极电压反向之前将其迅速关断。可配置的伏秒积检测电路防止IP2028A_MQ在不连续导通模式（DCM）和准谐振时的VDS振铃或ZVS操作时导致错误开启。采用SOP8L封装。

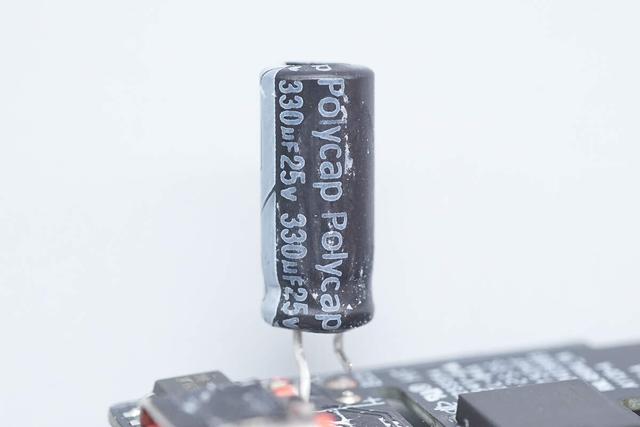

输出滤波固态电容来自柏瑞凯，规格为25V330μF。

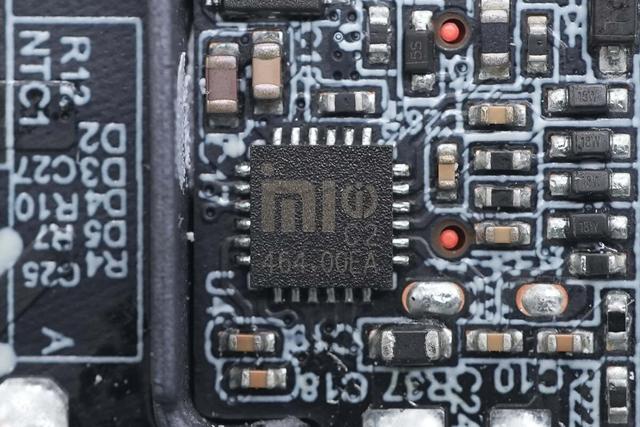

协议芯片由小米向英集芯定制，芯片丝印了小米和英集芯两家品牌的logo，还丝印有C2字样。

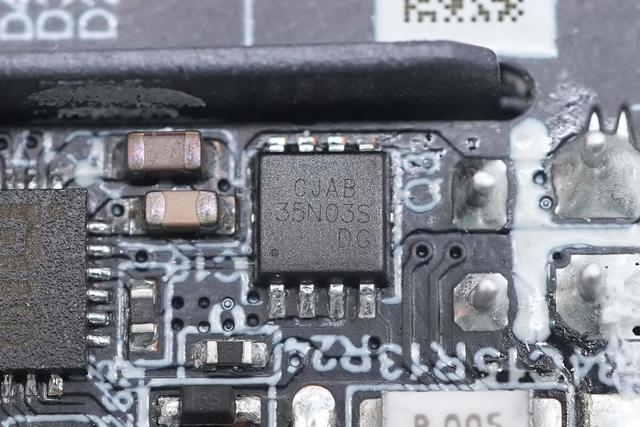

VBUS开关管来自JSCJ长晶科技，型号CJAB35N03S，NMOS，耐压30V，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

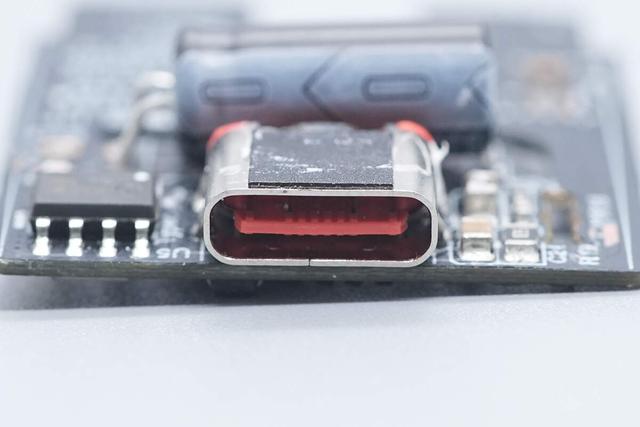

USB-C接口母座过孔焊接，顶部贴有麦拉片。

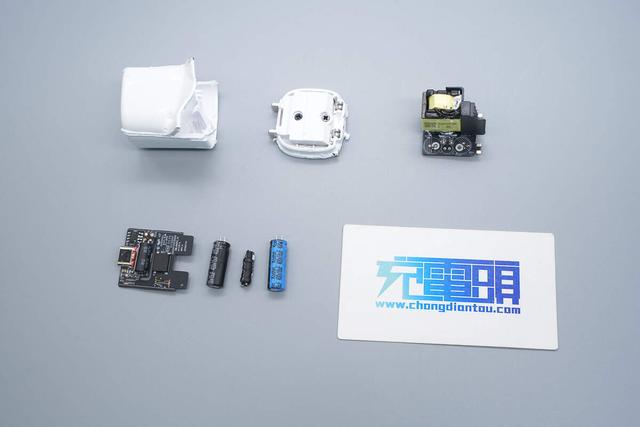

全部拆解一览，来张全家福。

充电头网拆解总结

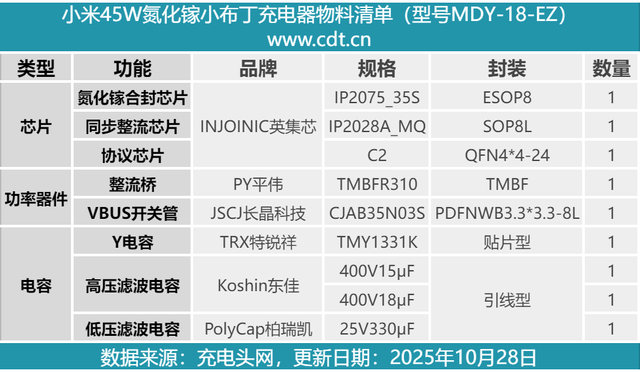

最后附上小米新款45W氮化镓小布丁充电器的物料清单，方便大家查阅。

小米新款45W氮化镓小布丁充电器在旧款样式机身的基础上对顶部边缘做进一步圆润过渡处理，同时配备新国标可折叠插脚，三围仅仅是稍大一点点，便携性明显更好。此外先进氮化镓方案以及同时支持小米私有快充和45W PD快充优点得到延续，保证了其可靠性、效率以及兼容性。

充电头网通过拆解了解到，充电器内部PCBA模块由两块小板垂直焊接组成，变压器等器件打胶加固，同时做了绝缘隔离以及加强散热等处理。电源采用了英集芯科技IP2075_35S+IP2028A_MQ高集成合封氮化镓方案以及定制协议芯片，不仅对于简化设计、缩小体积和降低系统成本很有帮助，同时一致性更好。此外采用东佳、柏瑞凯电容进行滤波，用料做工可靠。
